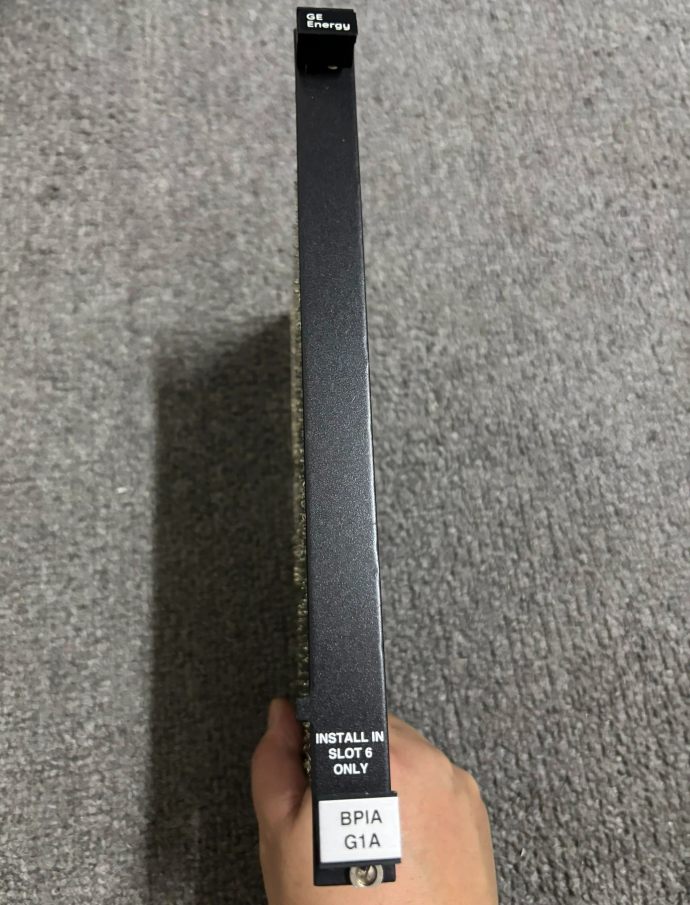

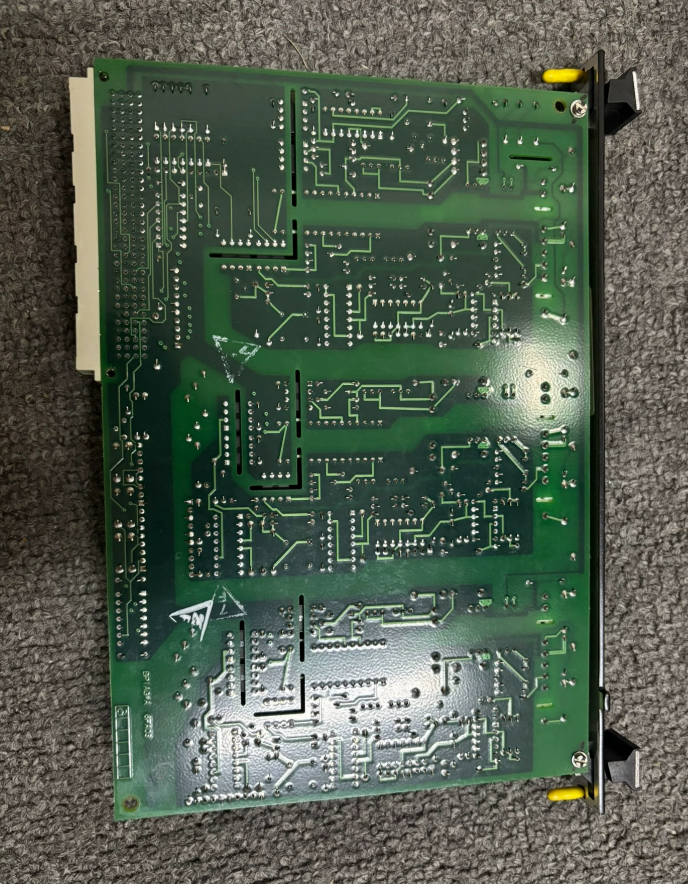

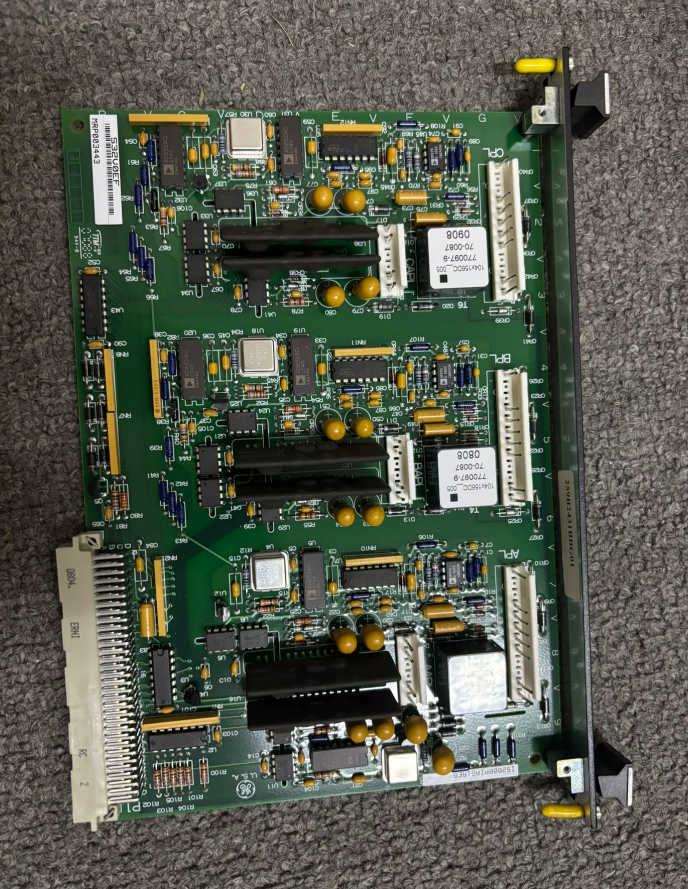

IS200BPIAG1A GE Marca VI

Il GE IS200BPIAG1A è una Bridge Personality Interface Board (BPIA). Questo modulo fa parte della serie di prodotti Mark VI IS200 e serve come uno dei componenti principali nei sistemi di controllo di turbine a gas e a vapore.

Servendo da "ponte" tra il lato di controllo e il lato di potenza, questa scheda si trova tra il rack di controllo VME e il driver IGBT trifase, ed è responsabile della conversione dei segnali di impulso PWM del sistema di controllo in segnali di gate drive in grado di pilotare moduli IGBT ad alta potenza.

Questa scheda combina 8 ingressi analogici configurabili con un'interfaccia di gate drive IGBT trifase ed è vividamente descritta dall'industria come una fusione dei "nervi sensoriali" e del "comandante di fase" dell'inverter.

Nel sistema Mark VI, questa scheda funge tipicamente da controller principale del rack o da modulo processore centrale. Agisce come il "cervello" e l'hub di comunicazione del rack di controllo, gestendo tutti i moduli I/O all'interno del rack, eseguendo la logica di controllo e scambiando dati con altri rack tramite una rete ad alta velocità.

• Tipo di prodotto: Scheda interfaccia personalizzata per braccio a ponte (Ingresso analogico + Driver IGBT)
• Serie: GE Speedtronic Mark VI
• Alimentazione principale: 24V DC ±10%, ≤1.5A
• Risoluzione: 16 bit
• Frequenza di commutazione: 0-25 kHz
• Tensione di isolamento: 2500 Vrms (primario ↔ secondario)
• Tempo di risposta al guasto: ≤300 µs
• Punti di test: 29
• Temperatura operativa: -40°C a +70°C
• Temperatura di stoccaggio: -45°C a +85°C

L'IS200BPIAG1A è specificamente progettato per ambienti industriali difficili ed è principalmente adatto per le seguenti applicazioni:

• Generazione di energia: Sistemi di controllo turbine a gas: Utilizzato per il controllo e il monitoraggio delle turbine a gas
• Sistemi di controllo turbine a vapore: Adatto per sistemi di generazione di energia da turbine a vapore industriali
• Centrali elettriche a ciclo combinato: Questo modulo è stato utilizzato per monitorare le variazioni di temperatura nei cuscinetti ausiliari di una centrale a ciclo combinato da 400 MW
• Sistemi di alimentazione ausiliaria di centrali nucleari: Utilizzato per il monitoraggio della temperatura dell'olio lubrificante

L'IS200BPIAG1A integra quattro tipi di segnali - corrente, tensione, RTD e termocoppia - in un'unica unità. Con eccitazione del sensore integrata da 24V DC, elimina la necessità di convertitori esterni e alimentatori di eccitazione, semplificando notevolmente l'architettura del sistema e il cablaggio sul campo.

L'accuratezza di acquisizione di ≤±0,05% FS, combinata con un filtro passa-basso Butterworth di 4° ordine, garantisce la qualità del segnale in condizioni operative complesse; la comunicazione ridondante sul backplane a 1 Gbps garantisce una trasmissione dati ininterrotta. Combinato con un ampio intervallo di temperatura operativa da -40°C a +70°C e un design anti-interferenza, il dispositivo raggiunge un MTBF superiore a 100.000 ore.

Adatto per applicazioni industriali - come la lavorazione chimica, la generazione di energia e l'energia eolica - che richiedono un'elevata precisione di acquisizione e un funzionamento continuo, è la soluzione preferita per i sistemi di controllo di processo ad alta affidabilità.
