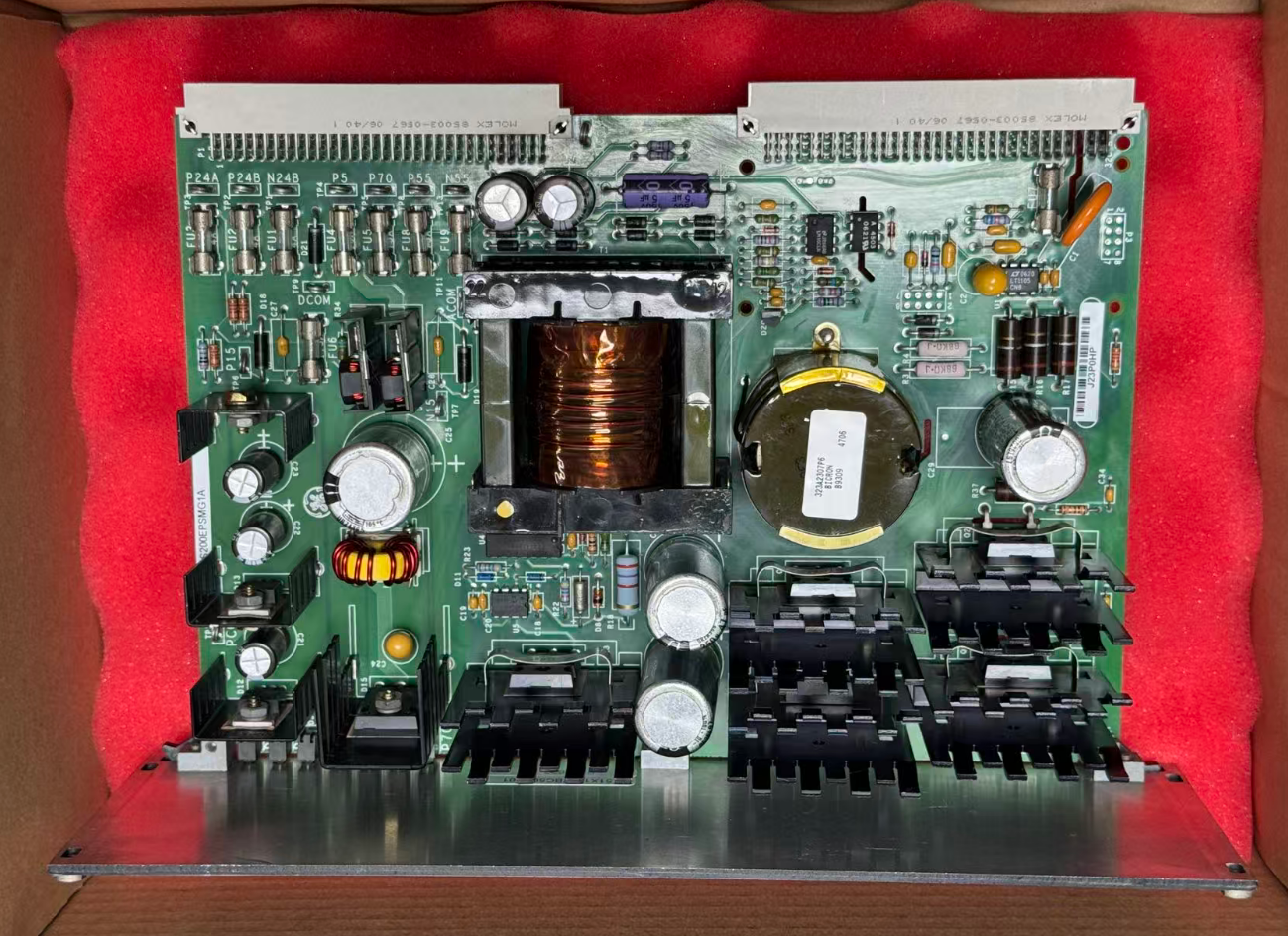

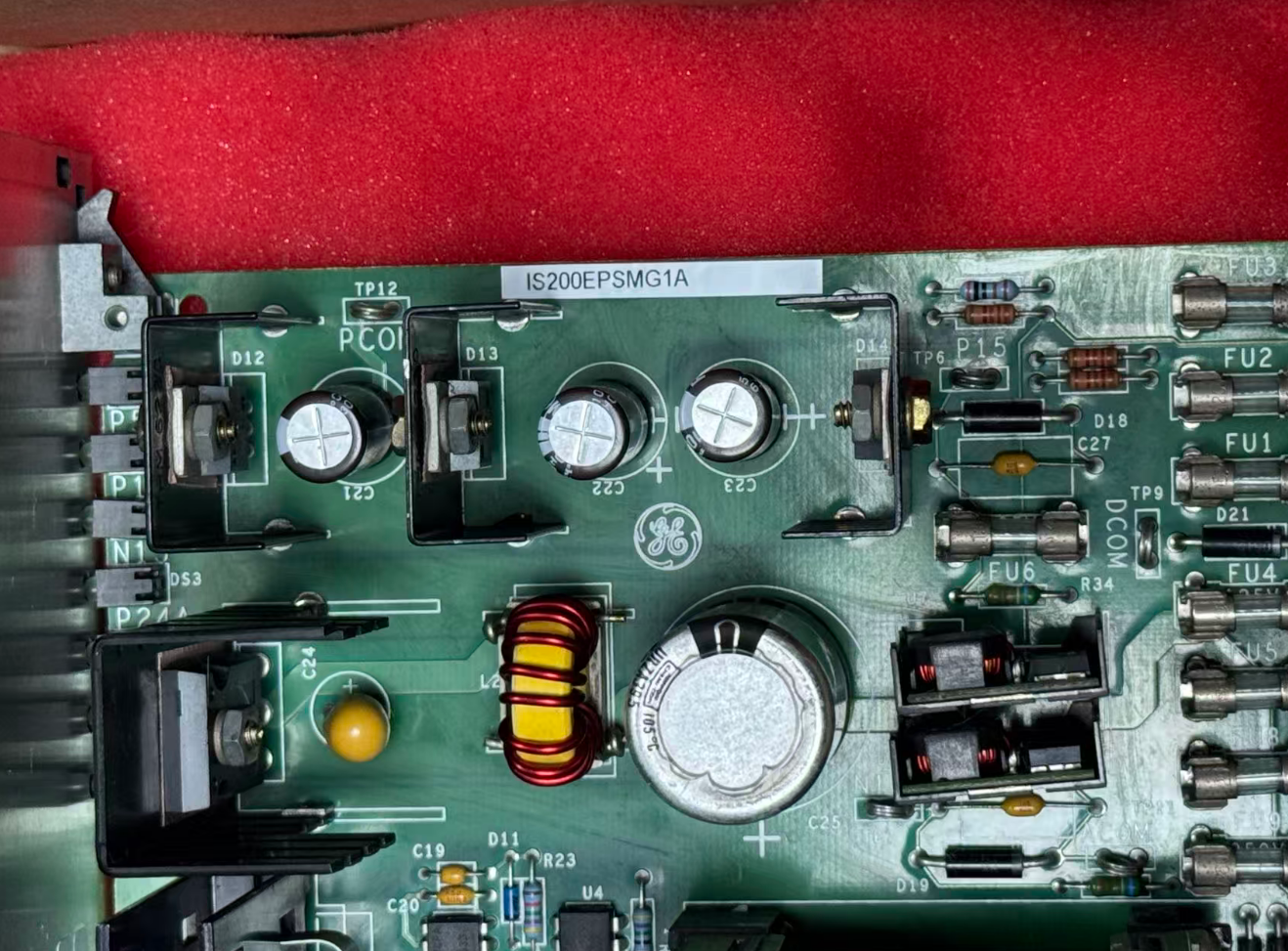

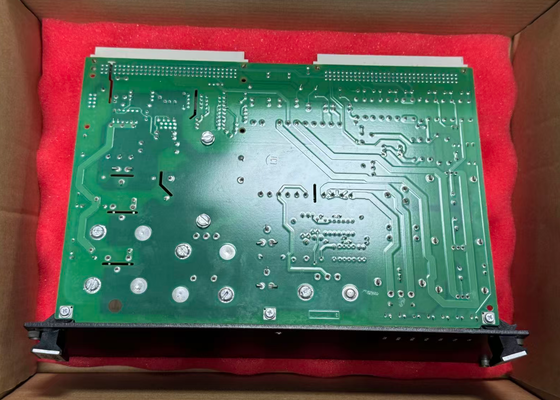

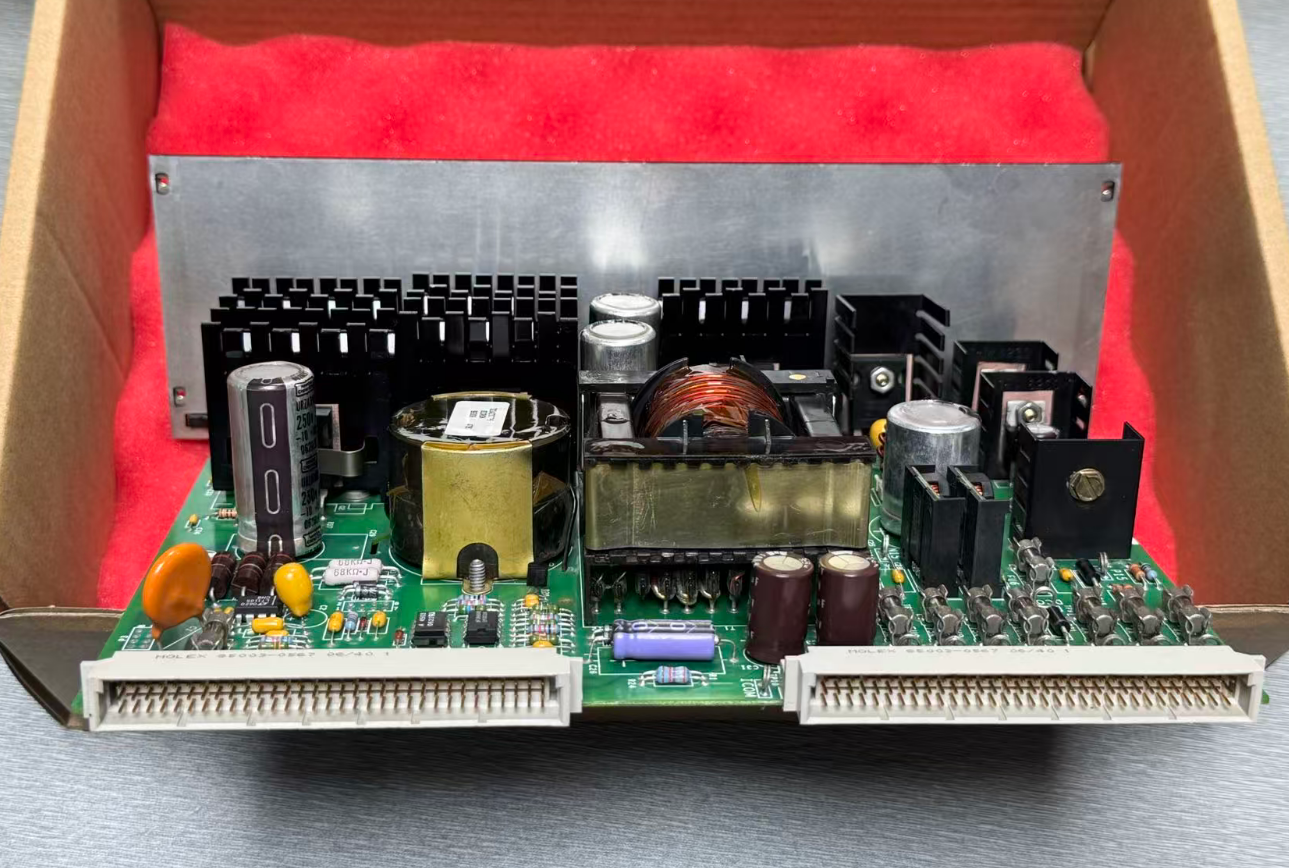

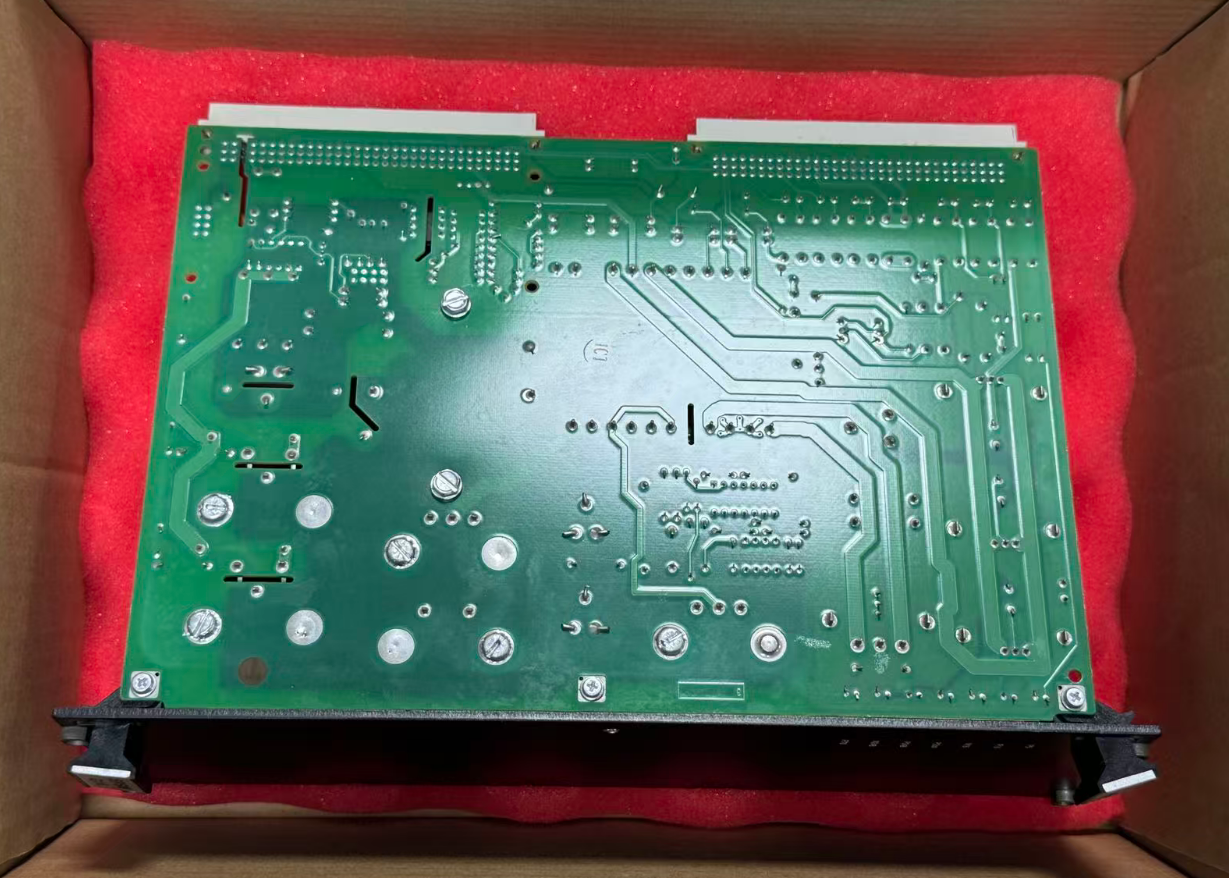

IS200EPSMG1A GE Marca VI

L'IS200EPSMG1A è l'unità di conversione di potenza centrale nella catena di alimentazione del sistema di controllo dell'eccitazione EX2100.Questo modulo riceve un ingresso di 125 V di corrente continua dal modulo di distribuzione di potenza IS200EPDMG1B e, tramite un circuito a due fasi costituito da un regolatore interno e da un inverter push-pull,Converte con precisione in più alimentatori regolati isolati richiesti dal sistema di controllo.

In particolare, il regolatore buck converte la tensione di ingresso in una tensione intermedia di 50 V CC, che viene quindi elaborata dall'inverter push-pull per generare più canali di uscita;il trasformatore all'interno dell'inverter push-pull fornisce un isolamento ad alta tensione tra l'alimentazione di ingresso e le uscite del sistema di controllo.

• Temperatura di funzionamento: da -40°C a +70°C
• Umidità relativa: dal 5% al 95% (non condensante)
• Tolleranza alle vibrazioni: 0,05 g RMS, da 57 Hz a 250 Hz
• Tolleranza agli urti: 5 g, 22 ms
• Metodo di montaggio: installazione del plug-in del backplane EPBP

• Sistemi di controllo dell'eccitazione per turbine a vapore e turbine a gas nelle centrali termiche (a carbone e a gas)
• Sistemi di controllo dell'eccitazione per turbine idroelettriche in centrali idroelettriche
• Sistemi di eccitazione per isole convenzionali nelle centrali nucleari
• Sistemi di eccitazione per compressori e pompe nell'industria petrolifera e del gas
• Sistemi di eccitazione per reattori e separatori nell'industria chimica
• Sistemi di controllo dell'eccitazione per turbine eoliche nei parchi eolici
• Progetti di energia eolica onshore e offshore
• Sistemi di controllo per l'automazione industriale su larga scala

In una centrale elettrica a picco di rasatura situata in un clima freddo, il sistema GE EX2100 ha incontrato ripetutamente guasti di avvio a seguito di un arresto invernale per manutenzione.Il LED diagnostico sul modulo IS200EPSMG1A è rimasto spento fino a quando i tecnici hanno riscaldato l'armadio, al quale punto è tornato al normale funzionamento.

Questo caso indica che, dopo un spegnimento prolungato in un ambiente freddo, i componenti interni del modulo possono subire ritardi di avvio a causa di basse temperature.Si raccomanda di installare apparecchi di riscaldamento per armadiene in regioni estremamente fredde.

Quanti moduli EPSM possono essere installati nel backplane EPBP?
Fino a tre moduli EPSM possono essere installati nel backplane EPBP per fornire potenza a livello logico ai controller.

L'IS200EPSMG1A supporta una configurazione ridondante?
Nel sistema di controllo dell'eccitazione EX2100, ciascun controller (M1, M2 e C) è alimentato da tre unità EPSMG1 indipendenti, fornendo una ridondanza di potenza N+1.

Quali sono i requisiti di alimentazione per l'IS200EPSMG1A?
L'ingresso è di 125 V di corrente continua, alimentato dal modulo di distribuzione di potenza EPDM.

Qual è il periodo di garanzia di questo modulo?
In genere, il periodo di garanzia per i prodotti originali è di 12 mesi.
