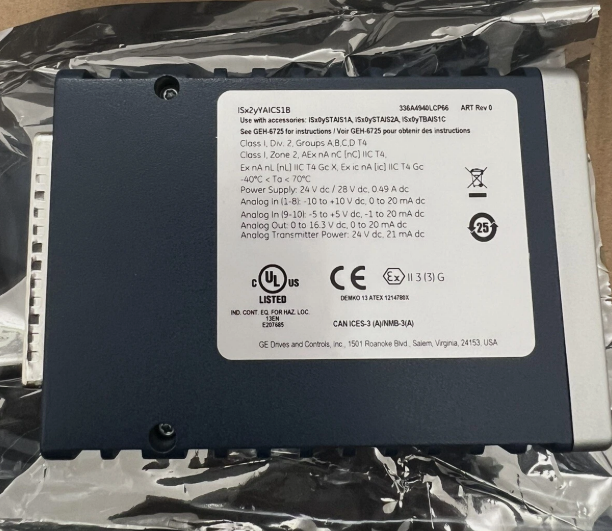

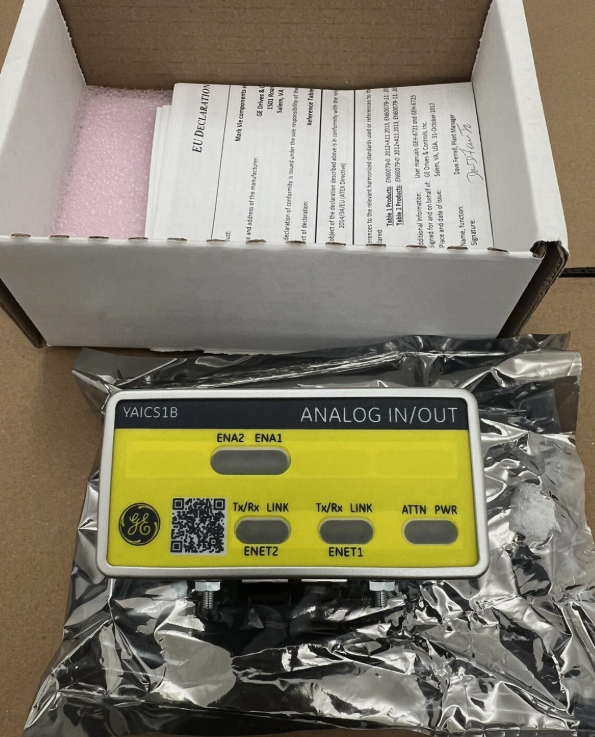

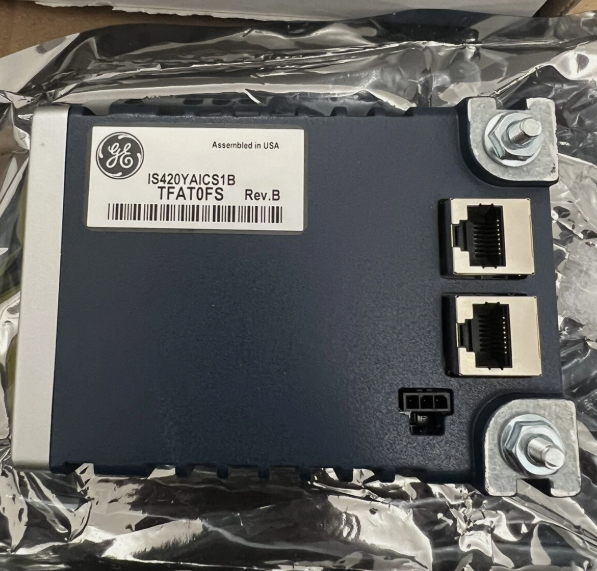

IS420YAICS1B GE Marca VIe

La funzione primaria dell'IS420YAICS1B è quella di stabilire un'interfaccia elettrica tra l'Ethernet I/O e il blocco terminale analogico di ingresso/uscita,che consente lo scambio di dati tra i segnali dei sensori di campo e il sistema di controllo.

Converte con precisione i segnali analogici dal mondo fisico, quali temperatura, pressione, vibrazione e livello del liquido, in segnali digitali da elaborare dal controller.conversione dei comandi digitali del controller in segnali analogici per guidare gli attuatori.

A livello di comunicazione, il modulo è dotato di doppie interfacce Ethernet RJ45 che possono essere collegate direttamente alla rete IONet del sistema di controllo, supportando topologie daisy-chain o star.Questo design libera i moduli I/O dall'essere limitati dalla posizione del cabinet di controllo principale, permettendo loro di essere distribuiti in tutto l'impianto per ottenere un vero controllo distribuito.

Il modulo utilizza il sistema operativo in tempo reale QNX Neutrino ed è dotato di un microprocessore dual-core AMD G-Series da 1,6 GHz e 2 GB di memoria DDR3,fornire potenti capacità di elaborazione dei dati.

• Supporta 10 ingressi e 2 uscite analogiche
• ADC a 16 bit con una precisione di ingresso dello 0,1% della scala completa e una precisione di uscita del ±0,5%
• Supporta le modalità operative Simplex e TMR (Triple-Mode Redundancy)
• Capacità complete di autodiagnosi
• Temperatura di funzionamento: da -40°C a +70°C
• Materiali di alta qualità con rivestimento conforme per una maggiore resistenza alla corrosione e all'umidità

• Ispezione dell'installazione:Assicurarsi che i blocchi terminali siano installati in modo sicuro prima dell'installazione.
• Monitoraggio dell'indicatore LED:Controllare periodicamente lo stato dei LED sul pannello anteriore del modulo per verificare il normale funzionamento.
• Ispezione periodica dei cablaggi e delle connessioni:Ispezionare regolarmente i cablaggi e i connettori per verificare lo scioglimento, l'ossidazione o la corrosione, prestando attenzione all'affidabilità del connettore DC-37-pin e dell'interfaccia Ethernet.
• Aggiornamenti del firmware e del software:Rimanete informati sui firmware e gli aggiornamenti software di GE per gli ultimi miglioramenti delle funzionalità e le patch di sicurezza.
• Gestione dei registri di manutenzione:Tenere registri dettagliati di tutte le attività di manutenzione e riparazione per ottimizzare i programmi e analizzare le tendenze dei guasti.
• Utilizzo delle funzioni di autodiagnosi:Utilizzare funzionalità di autodiagnosi complete per monitorare la memoria flash, la RAM, le porte Ethernet e lo stato hardware del processore.

Nel sistema di macchinari ausiliari per turbine a gas di una centrale elettrica, il modulo IS420YAICS1B è stato utilizzato con successo per il monitoraggio delle vibrazioni e della temperatura negli armadi di controllo locali.progettazione altamente integrata e supporto per segnali dell'accelerometro a ± 10 V consentono l'acquisizione accurata dei segnali dai sensori di vibrazione e dalle termocoppie, che fornisce dati affidabili per il monitoraggio delle condizioni delle attrezzature e la manutenzione preventiva.

Questo modulo supporta il rilevamento degli stallo del compressore?
No, questo modulo non supporta il rilevamento dello stallo del compressore.

Come è collegato il modulo al blocco terminale?
Il modulo si collega a blocchi terminali analogici, come il TBAI, tramite il connettore DC-37-pin sul fondo.

Quanti moduli sono necessari per una configurazione TMR?
Una configurazione TMR (Triple-Mode Redundancy) richiede 3 pacchetti I/O. Una configurazione simplex richiede solo 1. Tutti i moduli TMR devono essere della stessa versione hardware.

Qual è il periodo di garanzia di questo modulo?
In genere, il periodo di garanzia per i prodotti originali è di 12 mesi.
