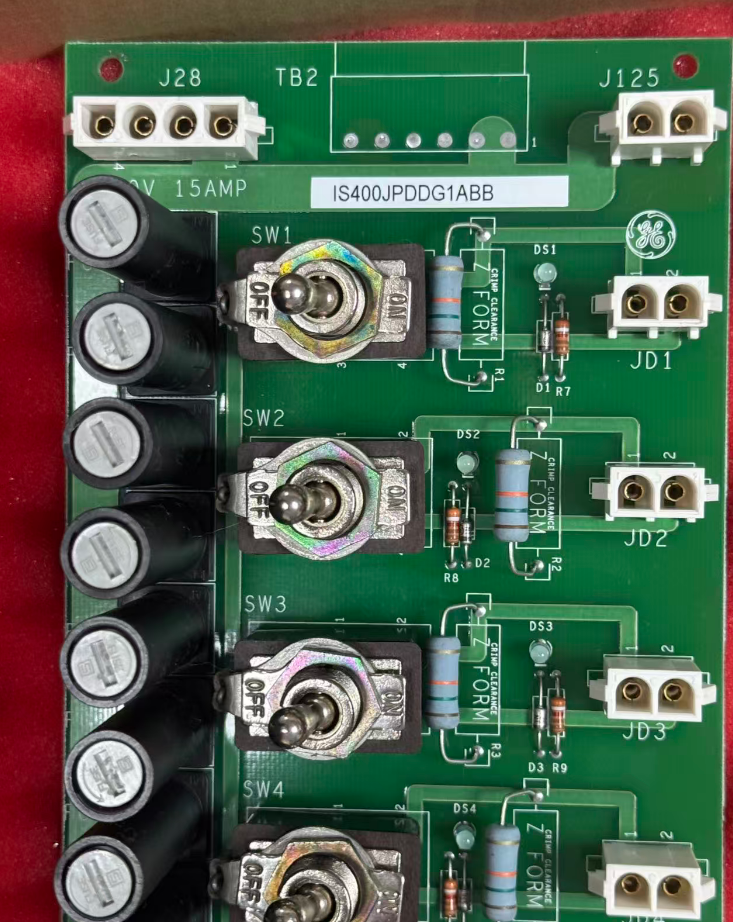

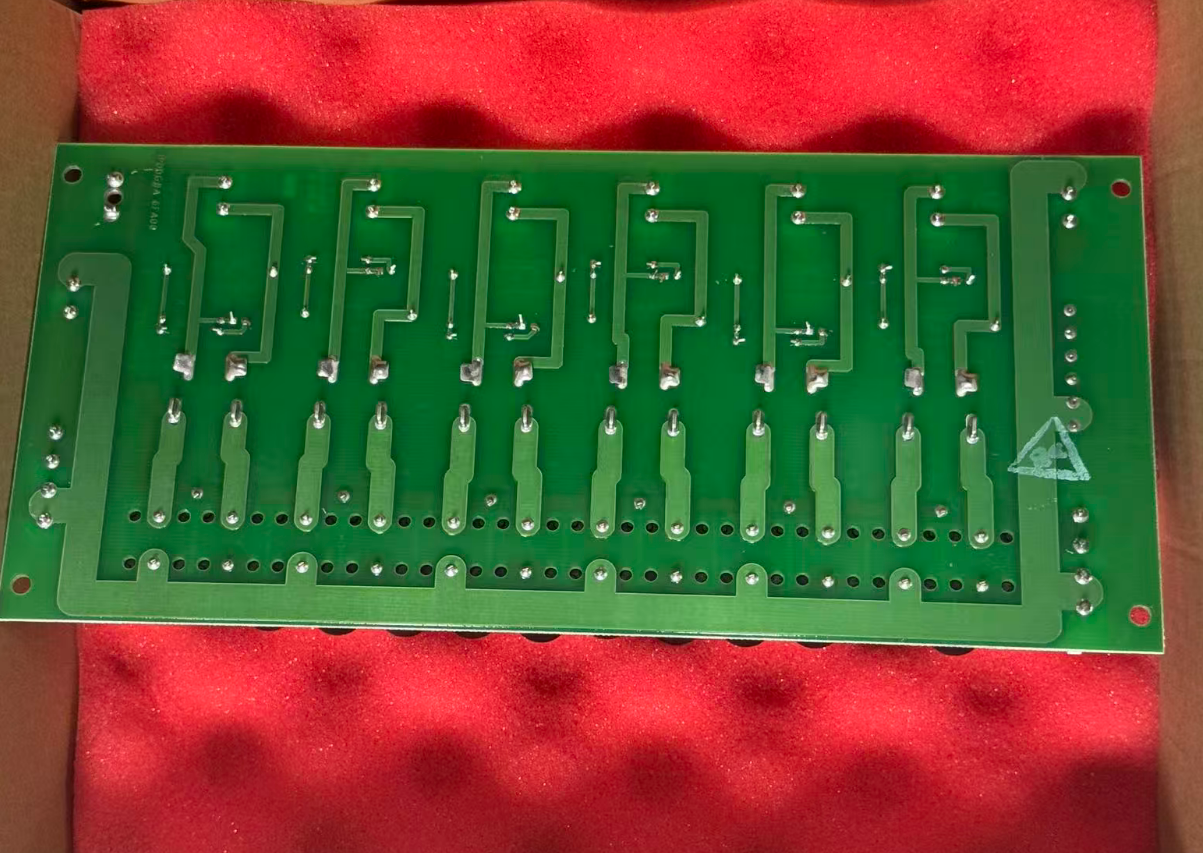

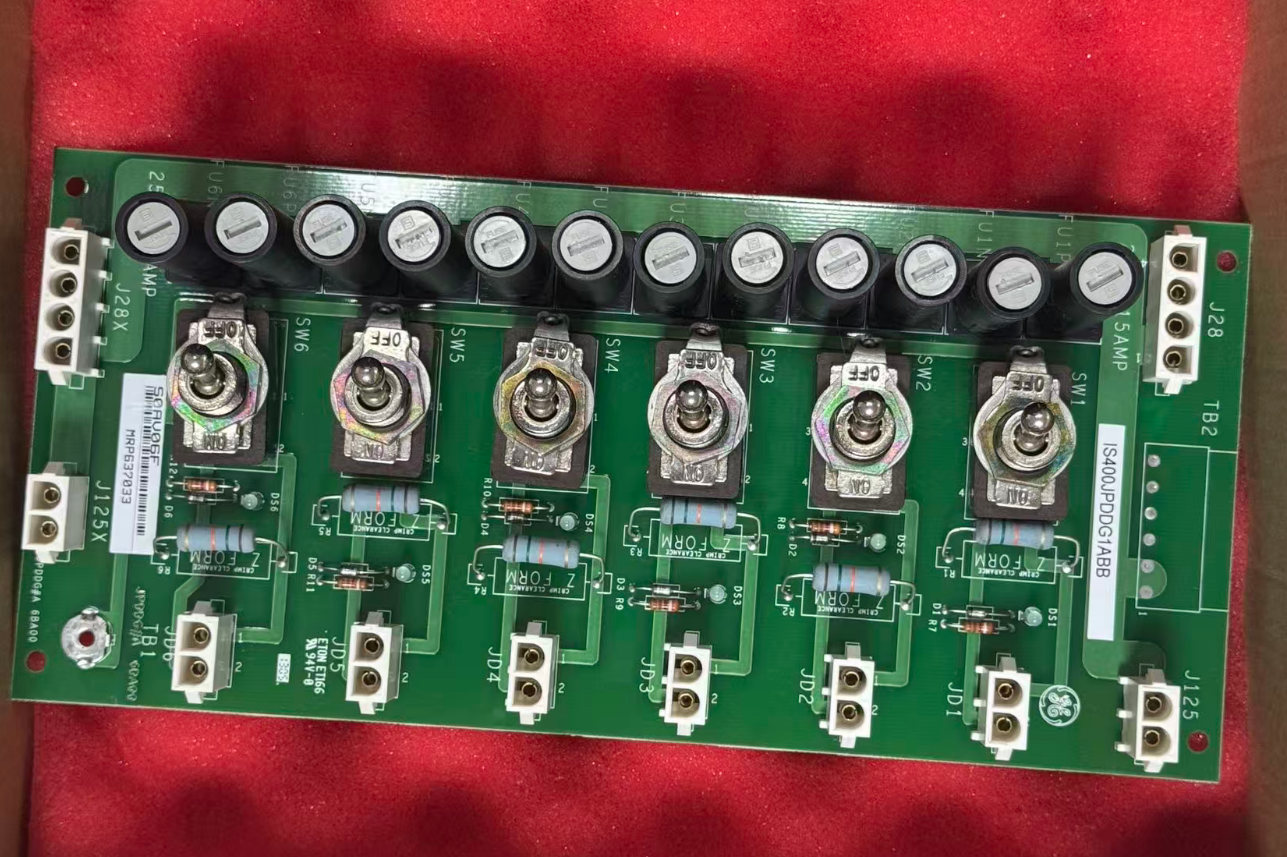

IS400JPDDG1A GE Mark VIe

Il GE IS400JPDDG1A è un modulo dedicato di distribuzione dell'alimentazione DC (JPDD, Jumper Power Distribution DC) della serie GE Mark VIe. Questo modulo è un nuovo accessorio specifico per rack per il sistema Mark VIe e si differenzia dall'IS200JPDBG1A utilizzato nel sistema Mark VI più vecchio per quanto riguarda le dimensioni e i pin del backplane; i due non sono intercambiabili.

Servendo come "dispacciatore di energia e addetto alla sicurezza" all'interno del rack Mark VIe, la responsabilità principale di questa scheda è quella di distribuire in modo sicuro e affidabile l'alimentazione DC ridondante a doppio 24V da sorgenti esterne al backplane del rack, fornendo un'alimentazione operativa stabile a controller, schede I/O, moduli di comunicazione e altri componenti installati negli slot.

È importante notare che questo modulo non esegue la conversione o la rettifica della tensione; è responsabile esclusivamente della distribuzione dell'alimentazione DC esistente. La conversione AC/DC effettiva viene eseguita da moduli di conversione dell'alimentazione come l'IS200EPSMG1A.

• Supporta ingressi ridondanti doppi da 24V DC con un intervallo di tensione di ingresso da 18-36V DC
• Dotato di tre circuiti di uscita indipendenti con fusibile da 15A (JFA/JFB/JFC), con un carico continuo totale massimo di 30A
• Filtro di ingresso EMI LC integrato, diodi di protezione da inversione di polarità, protezione da sovracorrente a stato solido
• Protezione da spegnimento termico a una temperatura interna di +75°C
• Connettore diagnostico a 50 pin per la telemetria del pacchetto I/O
• LED PWR/FAULT sul pannello frontale forniscono un'indicazione visiva dello stato di ingresso/uscita
• Intervallo di temperatura operativa: da 0°C a +65°C

• Generazione di energia: Distribuzione dell'alimentazione per i sistemi di controllo turbine Mark VIe nelle centrali a gas/vapore
• Petrolio e gas: Alimentazione critica per armadi di controllo turbine e compressori in raffinerie e piattaforme offshore
• Industrie di processo: Alimentazione DC isolata per PLC, HMI e sistemi di sicurezza in impianti chimici e petrolchimici
• Macchinari pesanti: Distribuzione dell'alimentazione di controllo per apparecchiature industriali ad alta velocità e per impieghi gravosi

In una centrale elettrica a ciclo combinato, l'IS400JPDDG1A è installato all'interno del cabinet di controllo principale Mark VIe per fornire un'alimentazione DC pulita e protetta da fusibili da 24V ai moduli VME ERIO, SPID e I/O analogici.

Gli ingressi di alimentazione filtrati ridondanti eliminano il rischio di tempi di inattività causati dalla perdita di un singolo alimentatore, mentre tre circuiti isolati e protetti da fusibili limitano i guasti da cortocircuito a un singolo gruppo I/O. Il connettore diagnostico integrato consente ai tecnici di individuare rapidamente le anomalie dell'alimentazione.

• L'IS400JPDDG1A è hot-swap?
  No. L'IS400JPDDG1A è una scheda di distribuzione dell'alimentazione passiva e non supporta lo scambio a caldo. Prima di sostituirla, è necessario spegnere l'alimentazione del rack PDM o isolare la sezione di alimentazione pertinente.
• Quali tensioni di ingresso supporta questo modulo?
  La configurazione standard supporta ingressi doppi da 24V DC (18-32V DC). Alcune versioni supportano anche ingressi a doppia tensione di 125V DC + 28V DC.
• L'IS400JPDDG1A è un modulo di alimentazione o un modulo I/O?
  È un modulo di distribuzione/interfaccia di alimentazione (JPDD), non un modulo di conversione dell'alimentazione (come l'IS200EPSMG1A, che converte AC in DC), né è un modulo I/O generico.
• Qual è il periodo di garanzia per questo modulo?
  In genere, il periodo di garanzia per i prodotti originali è di 12 mesi.
