Scheda di I/O per applicazioni GE Mark VI con processo di rivestimento PCB senza hardware personalizzabile e compatibilità multi-versione

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Luogo di origine U.S.A.
Marca GE
Certificazione Certificate of Origin
Numero di modello IS200ATBAG1B
Documento GE Mark VI.pdf
Quantità di ordine minimo 1 pz
Prezzo $1500
Imballaggi particolari Confezione in scatola originale
Tempi di consegna 5-7 giorni
Termini di pagamento T/T
Capacità di alimentazione 1-99 pezzi/3-5 giorni
Dettagli
Marca GE Numero del modulo IS200ATBAG1B
Catalogare Mark VI Prezzo di vendita $ 1500
Condizione IN MAGAZZINO Origine U.S.A.
Tempi di consegna 3-5 giorni lavorativi Garanzia 1 anno
Peso 1KG
Evidenziare

Nessuna morsettiera hardware personalizzabile

,

Processo di rivestimento PCB Scheda GE Mark VI

,

Scheda terminale I/O per applicazioni di compatibilità multiversione
Lasciate un messaggio
Descrizione di prodotto

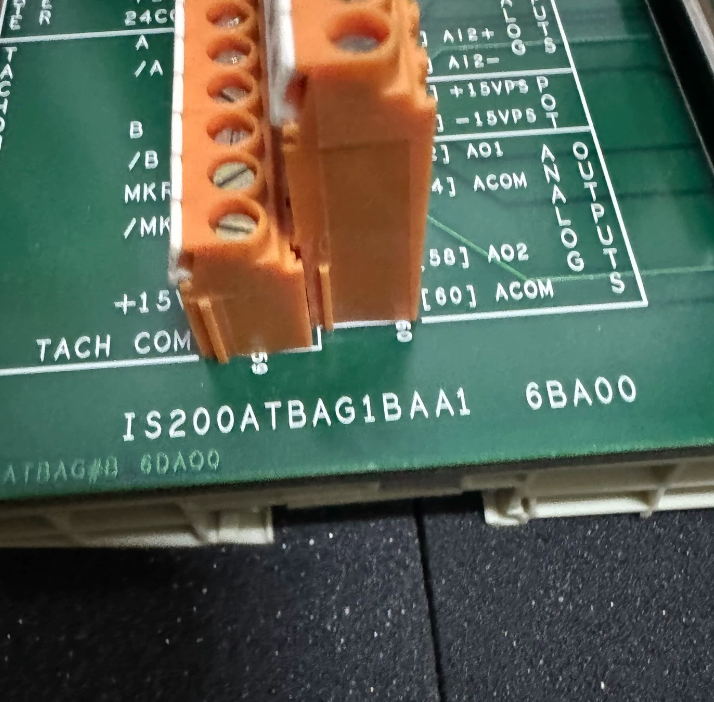

IS200ATBAG1B GE Mark VI
Panoramica del prodotto

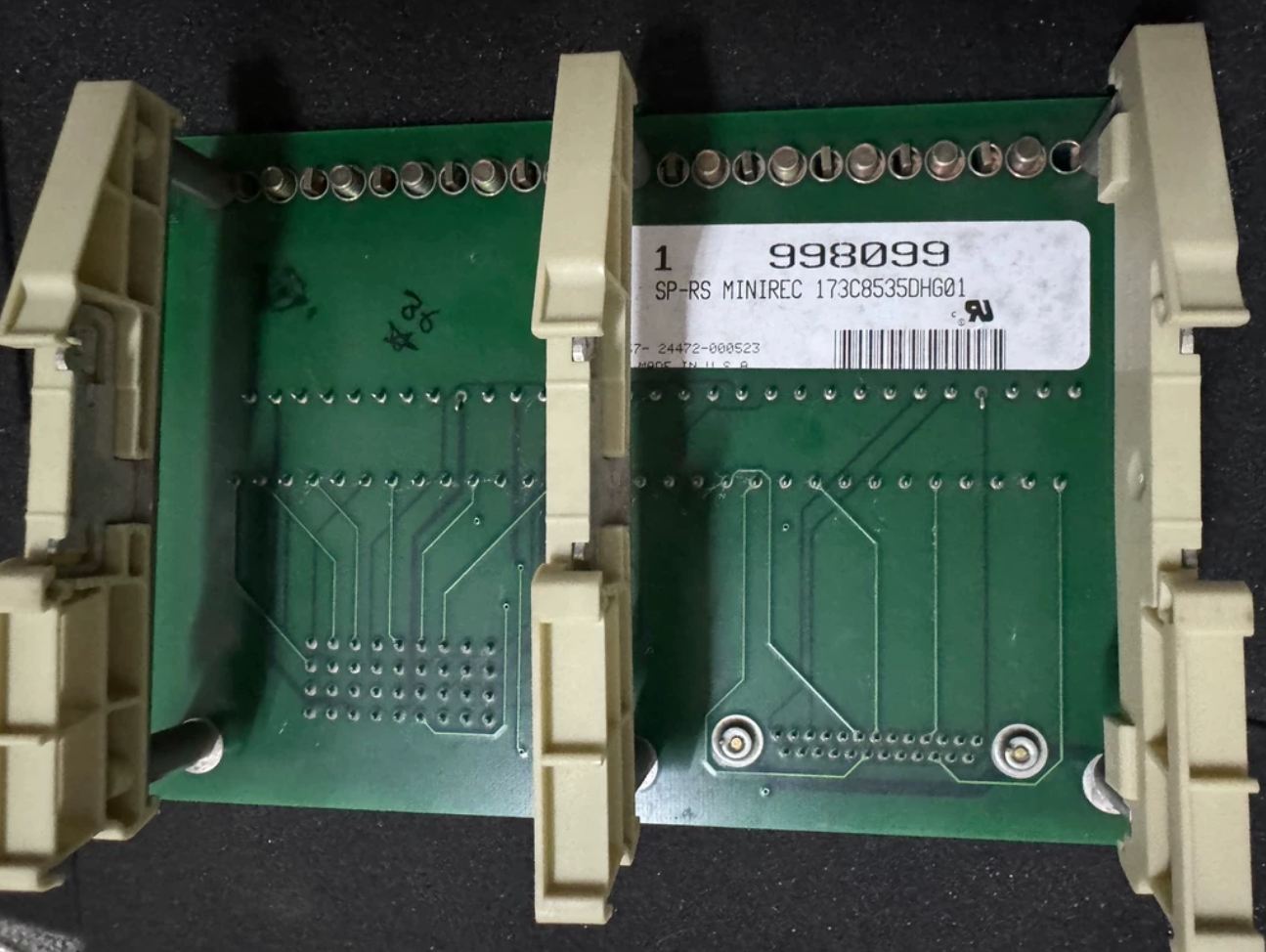

L'IS200ATBAG1B è una scheda terminale di I/O applicativa con numero di parte GE 173C8535DHG01 e abbreviazione funzionale "ATBA". Serve come interfaccia fisica tra i segnali di campo e il backplane del sistema di controllo nei sistemi di controllo di turbine a gas, turbine a vapore e azionamenti industriali.

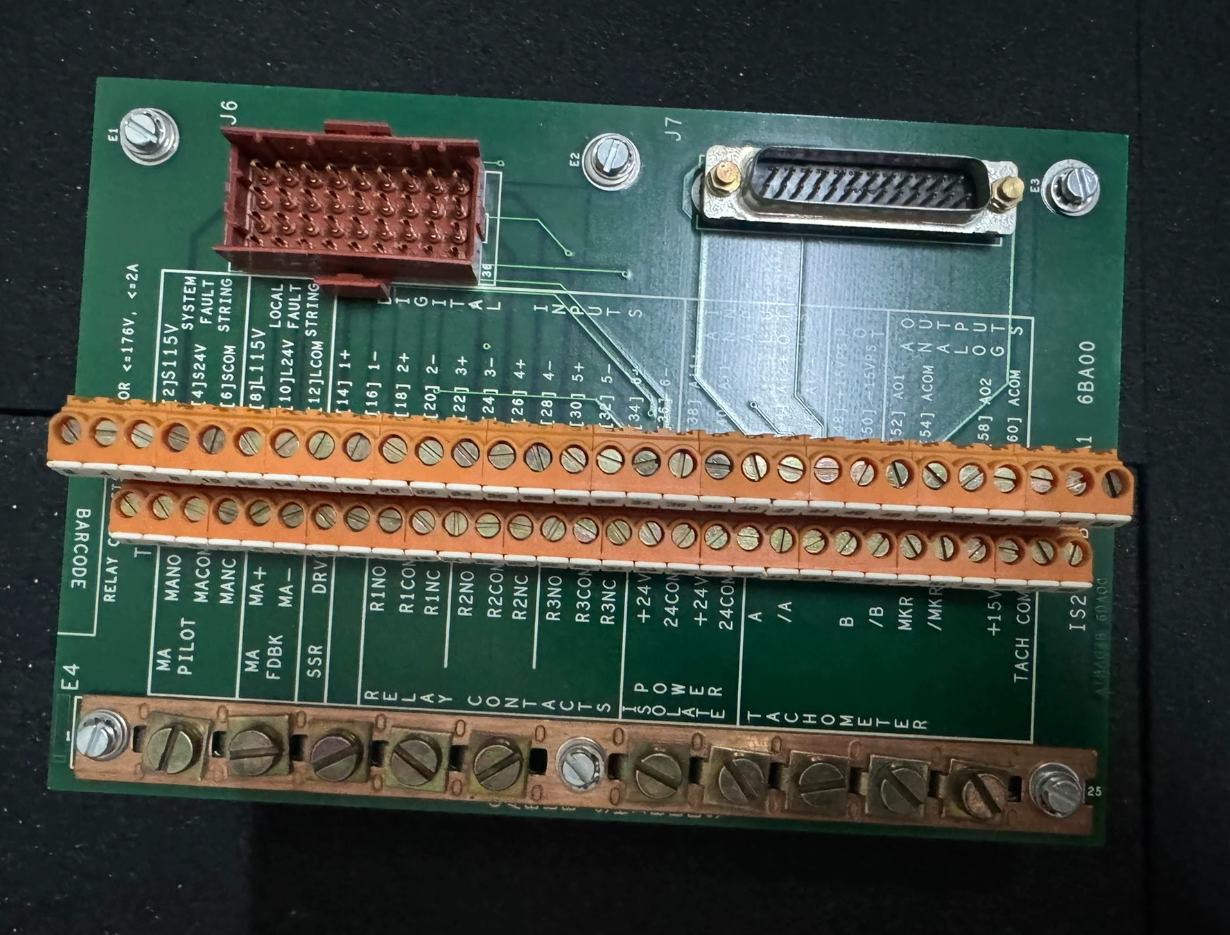

La funzione principale della scheda è fornire connessioni centralizzate a blocchi terminali per tutti i segnali dai connettori J6 e J7 sulla scheda backplane dell'assemblaggio di controllo. La scheda non contiene processore, firmware o parametri configurabili; è una scheda di interfaccia terminale puramente passiva. Tutta la cablatura viene eseguita tramite il blocco terminale fisso a 60 posizioni della scheda, disposto in due file da 30 posizioni ciascuna e etichettato individualmente per gruppo di segnali.

Caratteristiche principali
  • Nessun hardware personalizzabile: la scheda stessa non dispone di hardware personalizzabile o ponticelli spostabili manualmente, riducendo il rischio di errori in loco.
  • Processo di rivestimento PCB: la versione "G1" specifica il rivestimento PCB standard. Sebbene la copertura non sia completa come il rivestimento conforme, fornisce uno strato protettivo complessivamente più spesso per il substrato, proteggendolo efficacemente da polvere e umidità in loco.
  • Compatibilità multi-versione: esistono due versioni diverse (ad esempio, G1AA e G1AB), con la differenza principale nella riassegnazione dei pin dei connettori J6 e J7.
  • Connettore J6: nominale per una tensione massima di 225 V e una corrente massima di 1 A (esclusi alcuni relè specifici e connettori CONA).
  • Connettore J7: nominale per una tensione di 50 V e una corrente massima di 1 A.
  • Connettori montati sulla scheda: i connettori standard montati sulla scheda sono nominali per una tensione massima di 176 V e una corrente massima di 1 A.
Specifiche del prodotto
Nome del marchio General Electric
Modello IS200ATBAG1B
Catalogo Mark VI
Peso lordo/Peso di spedizione 2,2 libbre / 35,2 oz / 1 kg
Dimensioni imballaggio 16 cm x 16 cm x 12 cm
Paese di origine USA
Codice HS 8537101190
Tempo di consegna Disponibile
Porto di spedizione Xiamen
Pagamento T/T
Prezzo di vendita $1500
Garanzia 12 mesi
Tempo di consegna 3-5 giorni lavorativi
Partner di corriere DHL, UPS, TNT, FedEx ed EMS
Esempio di caso
In una certa centrale elettrica a ciclo combinato, dopo anni di retrofitting, i tachimetri, le uscite analogiche e i segnali di interblocco appena aggiunti dall'armadio di controllo GE Mark VI sono stati tutti instradati all'IS200ATBAG1B, dove corrispondevano uno a uno con i pin del backplane CABP.

Una mattina presto, un falso ingresso digitale ha causato un intervento; i tecnici hanno misurato il segnale direttamente sul blocco terminali e hanno rapidamente individuato il tag difettoso, evitando così un'interruzione prolungata. Questo incidente ha dimostrato il valore dell'IS200ATBAG1B come interfaccia centralizzata.
Domande frequenti
L'IS200ATBAG1B richiede regolazioni o configurazioni da parte dell'utente?

No. Questa scheda non ha hardware configurabile, ponticelli o interruttori DIP; è plug-and-play e non richiede regolazioni da parte dell'utente.

Quali precauzioni devono essere prese durante l'installazione o la sostituzione dell'IS200ATBAG1B?

Prima di toccare qualsiasi circuito, verificare che non siano presenti tensioni letali sulla superficie della scheda e assicurarsi che il sistema di azionamento sia stato completamente spento. Assicurarsi di contrassegnare le posizioni dei terminali di tutti i cavi prima di scollegarli in modo che possano essere ricollegati correttamente.

Qual è il periodo di garanzia per questo modulo?

In genere, il periodo di garanzia per i prodotti originali è di 12 mesi.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
