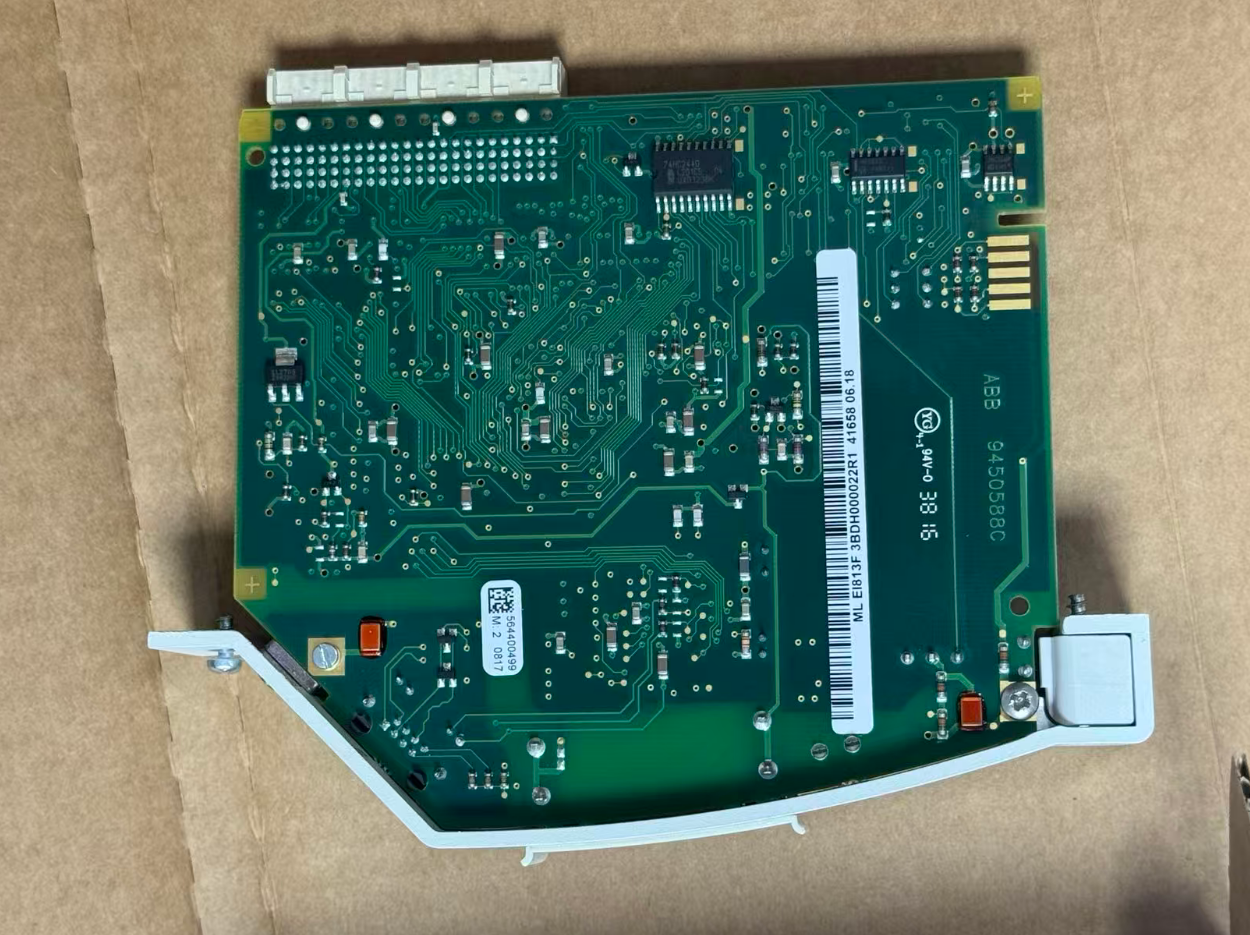

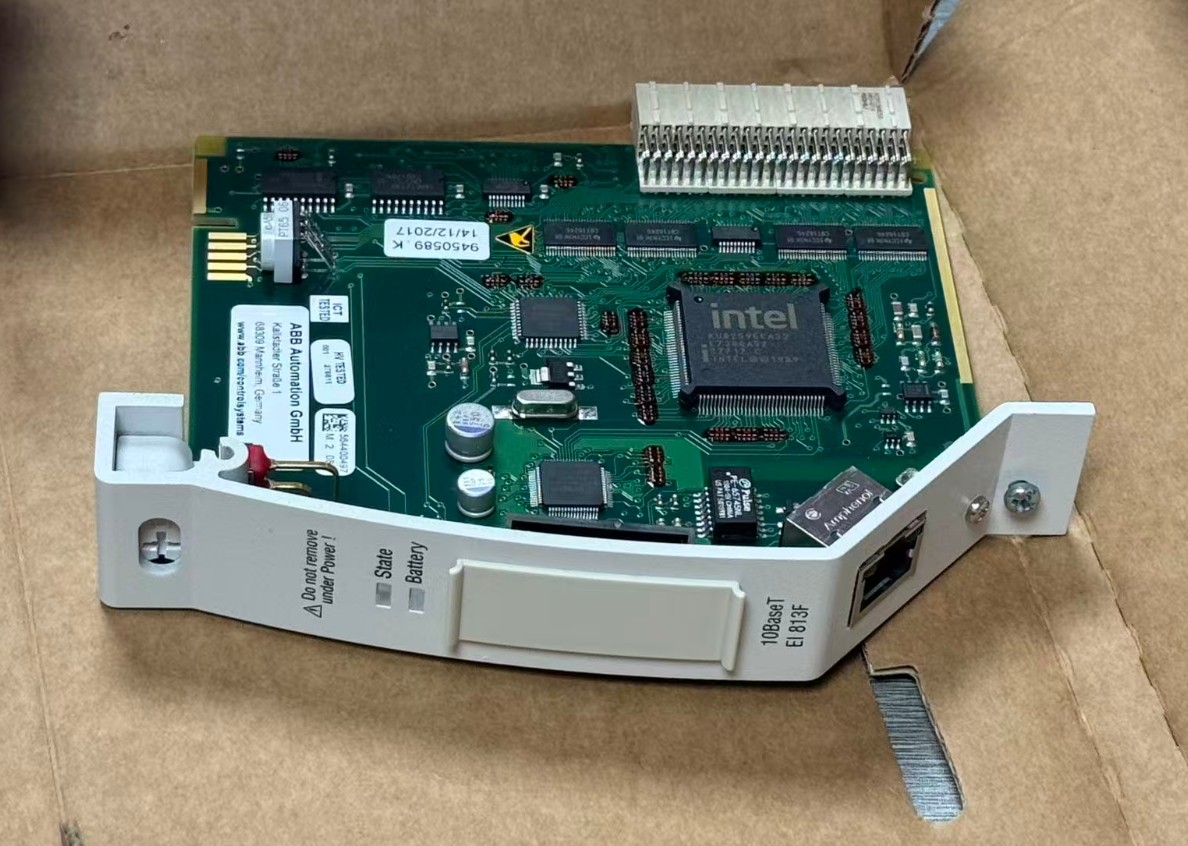

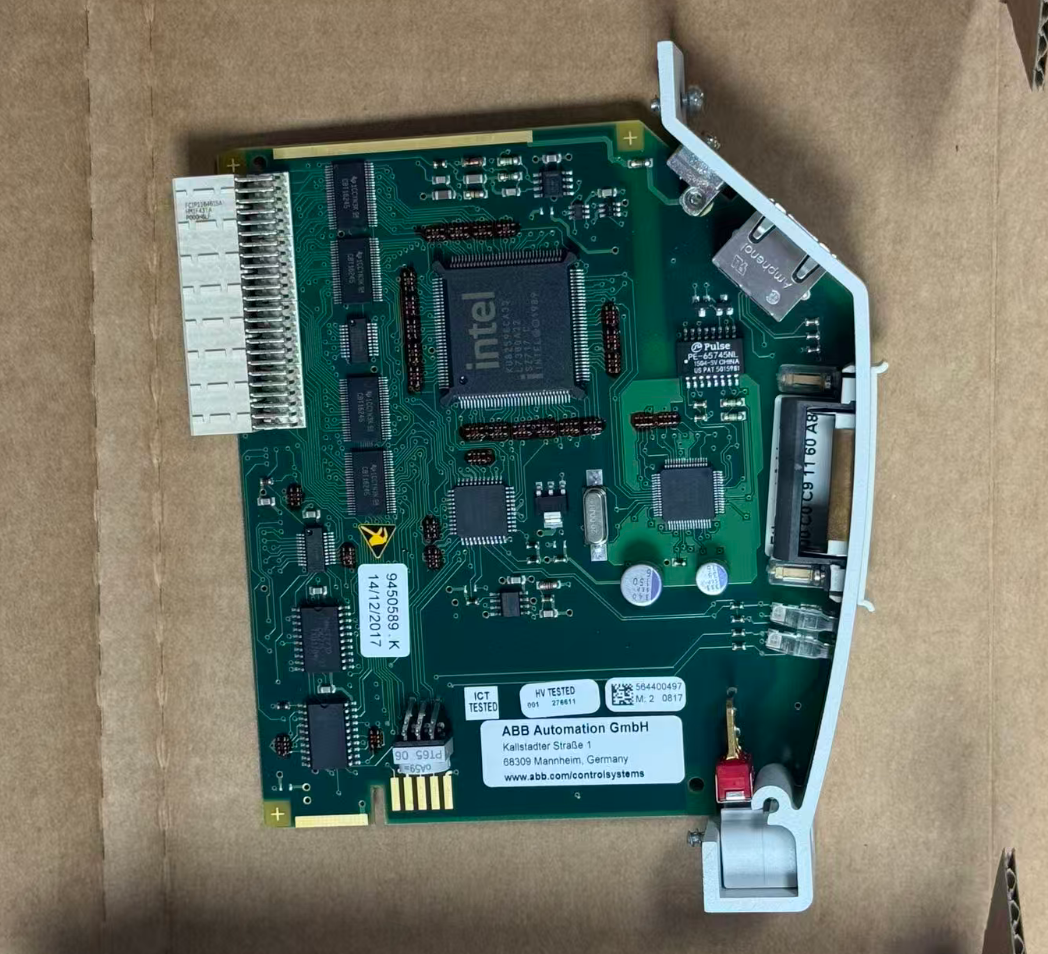

EI813F 3BDH000022R1 ABB

L'EI813F è un modulo Ethernet progettato appositamente per il controller ABB Freelance AC 800F. Stabilisce un collegamento di comunicazione di rete tra il controller e le stazioni dell'operatore,stazioni di ingegneriaÈ inserito in uno slot per rack AC 800F e comunica con il modulo del processore PM 802F o PM 803F tramite il bus backplane.

La funzione principale del modulo è quella di facilitare lo scambio di dati tra il controller e il bus di sistema. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, riducendo in tal modo in modo significativo il carico di lavoro del processore principale.

• Standard di rete: 10BaseT (IEEE 802.3)
• Velocità di trasmissione: 10 Mbit/s
• Interfaccia: RJ45 (scoperta)
• Medio di connessione: cavo a coppia tortuosa
• CPU compatibili: PM 802F / PM 803F
• Requisiti software: Freelance V7.1 SP2a o versione successiva
• Fornitura di alimentazione: 24 V di corrente continua dal piano posteriore del rack
• Temperatura di funzionamento: da -20°C a +60°C

In un progetto di retrofit di fabbrica è necessario integrare i dati tra il sistema di controllo Freelance AC 800F esistente e il sistema PCS 7 (AS 417-4) di nuova diffusione.La soluzione utilizza il modulo EI813F per collegare il controller AC 800F all'Ethernet industriale e consente lo scambio di dati tra i due sistemi configurando una connessione UDP.

Sul lato Freelance sono stati configurati il modulo di comunicazione EI813F e i blocchi di trasmissione/ricezione, mentre sul lato PCS 7 sono stati configurati i blocchi di trasmissione/ricezione.i blocchi di funzione FC50 "AG_LSEND" e FC60 "AG_LRCV" sono stati chiamatiQuesta soluzione ha consentito l'interoperabilità dei dati tra sistemi di controllo cross-vendor mantenendo l'infrastruttura di attrezzature esistente.risparmiando così sia il costo che il tempo associati a una sostituzione completa del sistema.

• L'EI813F richiede un alimentatore separato?
  Il modulo è alimentato dal backplane AC 800F (24 V DC) e non richiede un alimentatore esterno.
• Quali protocolli di comunicazione supporta il modulo?
  Supporta TCP/IP, UDP e Modbus/TCP. Alcuni documenti menzionano il supporto per Profinet, ma questo deve essere confermato sulla base della versione del firmware effettivo e della configurazione del sistema.
• Il modulo ha una propria batteria?
  No. L'EI813F non contiene una batteria. La funzione di backup della memoria principale è supportata dalla batteria sul lato PM 802F/PM 803F;verificare periodicamente lo stato del BATT LED del modulo PM.
