GSI130 244-130-000-204

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Luogo di origine Cina
Marca Other
Certificazione Certificate of Origin
Numero di modello GSI130 244-130-000-204
Quantità di ordine minimo 1 pz
Prezzo $700
Imballaggi particolari Confezione in scatola originale
Tempi di consegna 3-5 giorni
Termini di pagamento T/T
Capacità di alimentazione 1-99 pezzi/3-5 giorni
Dettagli
Numero del modulo GSI130 Numero Ordine 244-130-000-204
Condizione IN MAGAZZINO Peso 1KG
Tempi di consegna 3-5 giorni lavorativi Marca Altro
Origine Cina Prezzo di vendita $ 700
Garanzia 1 anno
Evidenziare

Sistemi di trasmissione a due fili Unità di separazione galvanica

,

Modulo GSI130 con tensione di tenuta di isolamento 4 kV

,

Modulo di isolamento del segnale con sensibilità 1 V/mA
Lasciate un messaggio
Descrizione di prodotto
GSI130 244-130-000-204 Unità di Separazione Galvanica
Caratteristiche Principali
  • Per sistemi di trasmissione a due fili
  • Alimenta sensori e controllori e legge i loro segnali
  • Può alimentare sistemi elettronici con un consumo di corrente inferiore a 20 mA
  • Emette un segnale di tensione proporzionale alla corrente assorbita dal controllore
  • Sensibilità regolata a 1 V/mA (trasferimento DC + AC)
  • Tensione nominale di tenuta all'isolamento: 4 kV
  • L'uscita può essere collegata a sensori della serie CE… o a controllori della serie IPC…
Descrizione del Prodotto

Il GSI130 244-130-000-204 è un'Unità di Separazione Galvanica della serie GSI 122/130. Questo modulo viene utilizzato per alimentare sensori e condizionatori di segnale e per leggere i loro segnali di uscita; è utilizzato principalmente nei sistemi di trasmissione a due fili.


La funzione principale dell'unità è fornire isolamento galvanico tra il punto di misurazione e le apparecchiature di elaborazione del segnale. Previene problemi causati da differenze di potenziale tra il punto di misurazione e le apparecchiature di elaborazione del segnale, come i loop di terra.


Nei vecchi sistemi di monitoraggio delle vibrazioni, sensori o condizionatori sono spesso installati sul campo, mentre le apparecchiature di elaborazione del segnale si trovano in una sala di controllo o in una sala elettronica. Potrebbe esistere una differenza di potenziale di terra tra i due, che porta a rumore, deriva o falsi allarmi nei segnali di vibrazione. Il GSI 130 interrompe questo percorso conduttivo attraverso l'isolamento elettrico, con conseguente trasmissione del segnale più stabile.

Specifiche del Prodotto
Nome del Marchio Altro
Modello GSI130
Informazioni sull'Ordine 244-130-000-204
Catalogo Trasduttori di Velocità
Peso Lordo/Peso di Spedizione 2.2 lbs / 35.2 oz / 1kg
Dimensioni Imballaggio 16cm x 16 cm x 12 cm
Paese di Origine Cina
Codice HS 8537101190
Tempo di Consegna Disponibile
Porto di Spedizione Xiamen
Pagamento T/T
Prezzo di Vendita $700
Garanzia 12 mesi
Tempo di Consegna 3-5 giorni lavorativi
Partner di Spedizione DHL, UPS, TNT, FedEx ed EMS
Informazioni sull'Ordine
GSI130 244-130-000-204 ordering diagram and specifications
Procedure di Manutenzione Ordinaria
  • Verifica Alimentazione e Cablaggio: Verificare che i terminali +24 V, 0 V e SEGNALE siano collegati saldamente, senza connessioni allentate, corrosione o fili rotti.
  • Verifica Isolamento e Messa a Terra: Verificare che la posizione di installazione del modulo, il metodo di messa a terra e la schermatura siano conformi ai requisiti di sistema per prevenire la formazione di nuovi loop di terra.
  • Verifica Rapporto di Uscita: Durante le principali revisioni del sistema, verificare se l'uscita soddisfa ancora la relazione di trasferimento 1 V/mA; se il sistema include la regolazione della sensibilità, procedere con cautela secondo il manuale.
  • Nota Differenze di Versione: La documentazione specifica che la regolazione del livello DC è 'solo GSI 122'; durante la manutenzione del GSI130, non regolare erroneamente funzioni che non esistono su questo modello.
  • Pulizia e Dissipazione del Calore: Mantenere pulita la superficie del modulo per evitare l'accumulo di polvere e umidità che potrebbero causare un calo dell'isolamento.
  • Gestione Ricambi: Poiché il GSI130 è un modello obsoleto, si raccomanda di mantenere una scorta adeguata di ricambi per applicazioni critiche per evitare tempi di inattività prolungati in caso di guasto.
  • Certificazione e Valutazione di Sicurezza: Se utilizzato in atmosfere potenzialmente esplosive o circuiti di sicurezza, verificare dopo la manutenzione che i confini di certificazione e l'integrità di sicurezza del sistema non siano compromessi.
Caso di Studio Applicativo

Nel monitoraggio delle vibrazioni delle turbine a vapore, gli accelerometri della serie CA in loco o i relativi controllori sono installati vicino ai carter dei cuscinetti e i segnali devono essere trasmessi su lunghe distanze al rack di monitoraggio nella sala elettronica.
Poiché ci sono molti dispositivi ad alta potenza nell'impianto, le differenze di potenziale di terra introducono rumore nella catena del segnale. Incorporando il GSI130 nella catena del segnale, si ottiene l'isolamento galvanico tra il punto di misurazione e l'unità di elaborazione del segnale, il loop di terra viene interrotto e il segnale di vibrazione si stabilizza.

Domande Frequenti
Quali sono le funzioni principali del GSI130 244-130-000-204?
Viene utilizzato per alimentare sensori e controllori e per leggere i loro segnali; è utilizzato principalmente nei sistemi di trasmissione a due fili, emettendo un segnale di tensione proporzionale alla corrente consumata dal controllore, fornendo al contempo isolamento galvanico tra il punto di misurazione e l'unità di elaborazione del segnale.
Che segnale emette?
Emette un segnale di tensione proporzionale alla corrente assorbita dal controllore. La sensibilità specificata nella documentazione è 1 V/mA (trasferimento DC + AC) e può essere utilizzata direttamente per analizzare il segnale del controllore.
Qual è il periodo di garanzia?
Garanzia industriale standard: 12 mesi; con corretta installazione e nessun sovraccarico, il prodotto ha una durata di servizio di 5-10 anni.

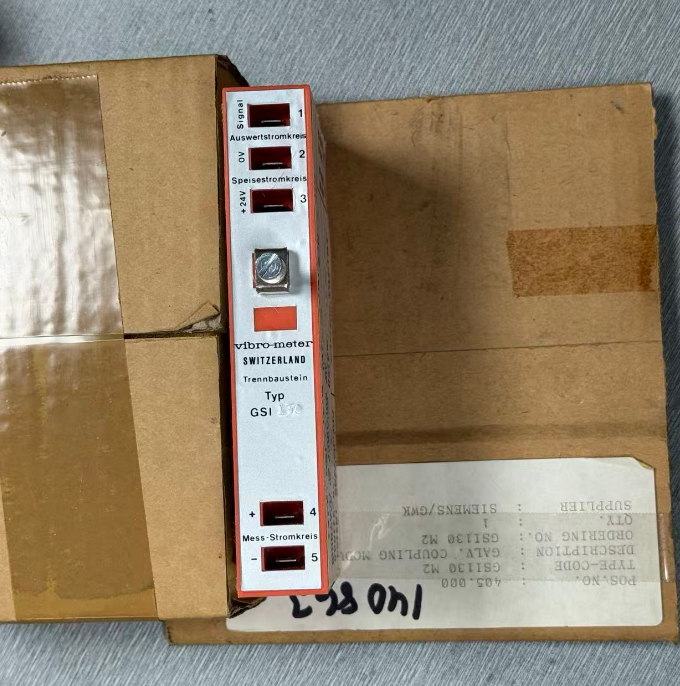

GSI130 244-130-000-204 product image and installation details
