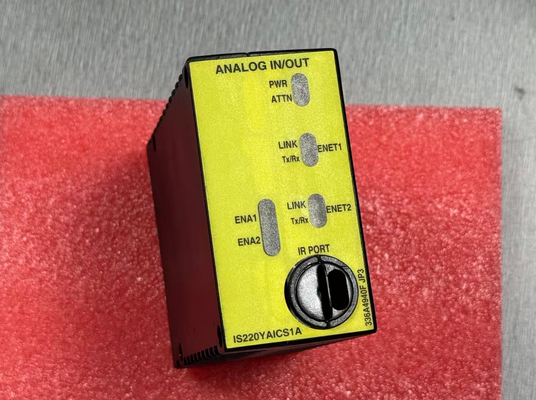

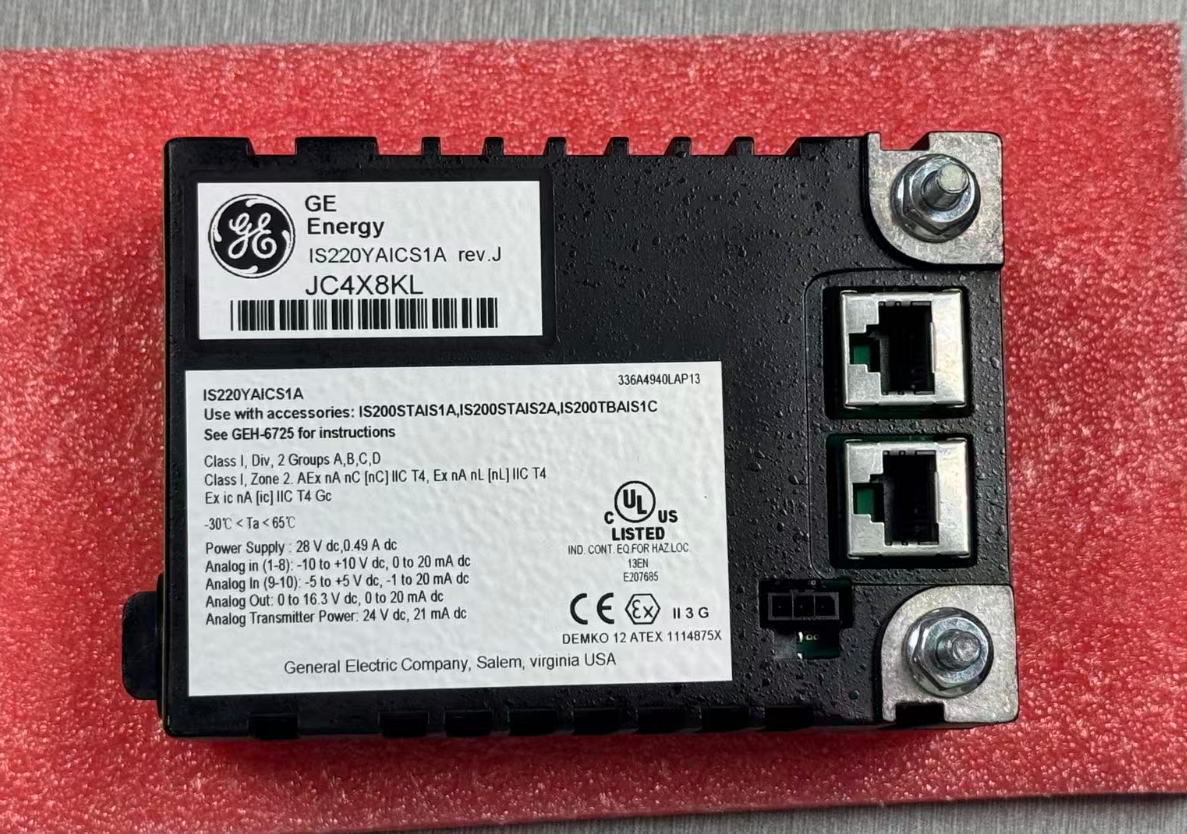

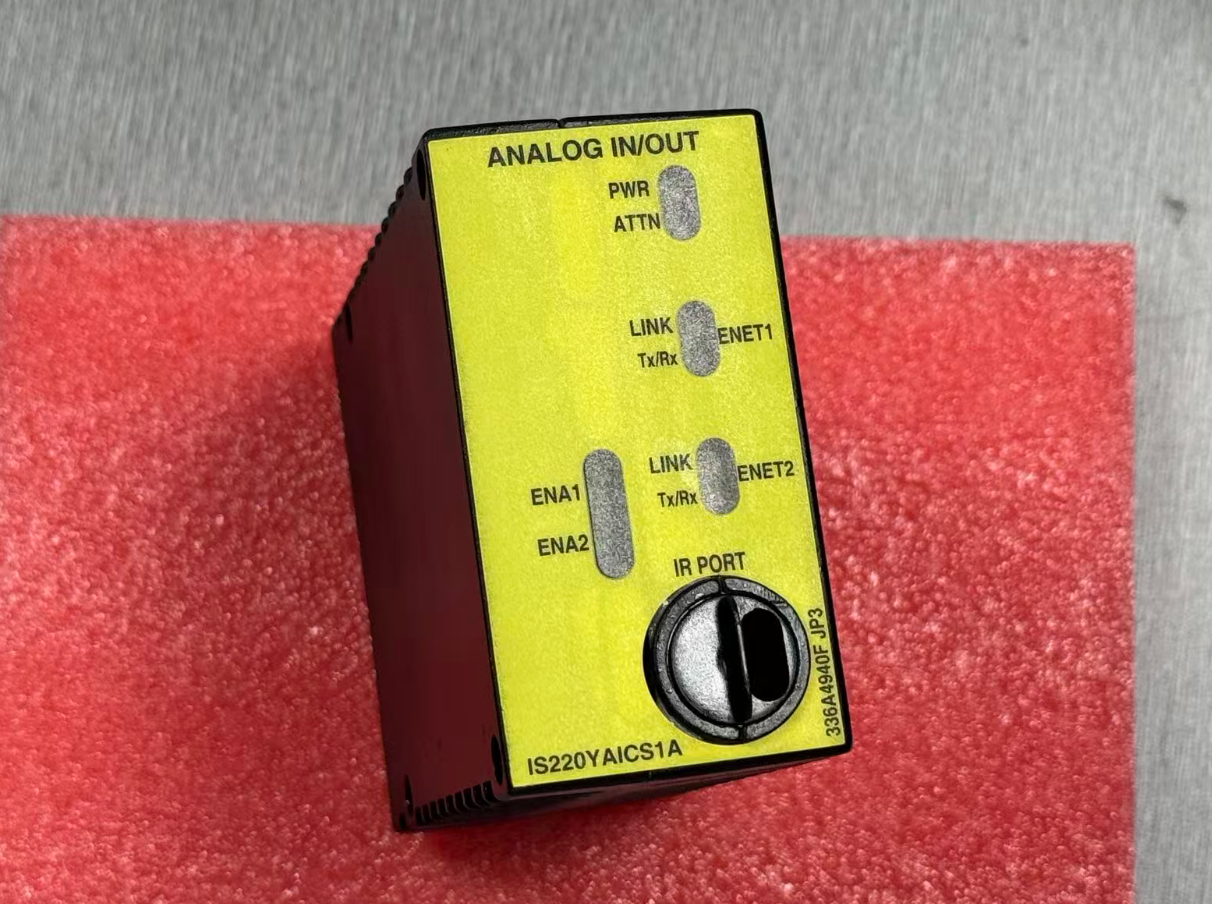

IS220YAICS1A GE Mark VIe

L'IS220YAICS1A funge da interfaccia elettrica tra la rete Ethernet I/O e la scheda terminale analogica, eseguendo la conversione bidirezionale dei segnali dai sensori sul campo e dai comandi del sistema di controllo. Progettato specificamente per applicazioni di automazione industriale che richiedono un'elaborazione dei segnali analogici ad alta integrità e la certificazione SIL (Safety Integrity Level), è ampiamente utilizzato in campi critici per la sicurezza come turbine a gas, turbine a vapore, petrolio e gas e industrie di processo.

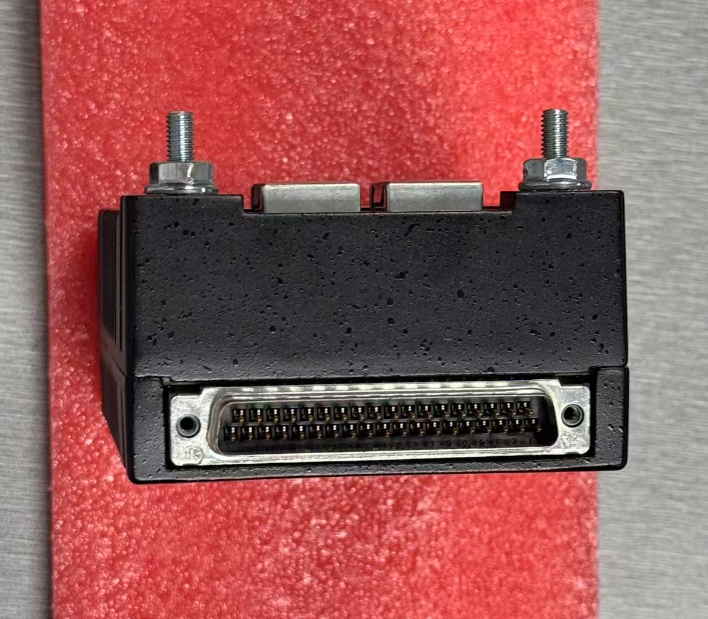

Questo modulo è installato su una scheda terminale analogica compatibile (come la serie TBAIH1C o STAI). Digitalizza i segnali analogici dai trasmettitori sul campo e li trasmette al controller, convertendo contemporaneamente i comandi di controllo digitali in correnti di uscita analogiche per pilotare gli attuatori sul campo.

Il modulo impiega un'architettura dual-core, composta da una scheda processore per scopi generali e una scheda di acquisizione dedicata. I segnali di ingresso passano prima attraverso un filtro passa-basso passivo con una frequenza di taglio di 75,15 Hz per ridurre il rumore, e vengono quindi digitalizzati con alta precisione tramite un convertitore analogico-digitale (ADC) a 16 bit combinato con un multiplexer analogico e circuiti di selezione del guadagno/scalatura multistadio.

• Certificazione di sicurezza SIL 3: Superata la valutazione IEC 61508 di exida, raggiungendo SIL 3 in una configurazione HFT=1 (ridondanza tripla).
• Elaborazione del segnale ad alta precisione: Dotato di un convertitore di ingresso ADC a 16 bit e un convertitore di uscita a 14 bit, con un'accuratezza di ingresso di ±0,1% del fondo scala.
• Configurazione multicanale flessibile: Supporta 10 ingressi analogici (±5 V, ±10 V, 4-20 mA) e 2 uscite analogiche (0-20 mA); i primi 8 ingressi possono essere configurati in modo flessibile per modalità di ingresso di tensione ±5 V o ±10 V.
• Supporto architettura ridondante: Supporta configurazioni simplex e TMR triplamente ridondanti con failover automatico in caso di guasto.
• Capacità di hot-swap: Supporta l'hot-swap mentre il sistema è alimentato; la sostituzione del modulo non richiede lo spegnimento del sistema.
• Intervallo di temperatura operativa: -40°C a +70°C.
• Tensione di isolamento del segnale: ≥2500 V AC.
• Immunità alle sovratensioni: ±2 kV, adatta per ambienti industriali estremi.

Per nuovi progetti di sistemi di controllo di sicurezza Mark VIeS, consigliamo la seguente configurazione:

Questa configurazione è stata validata in numerosi progetti di centrali elettriche a ciclo combinato con turbine a gas su larga scala, con affidabilità e sicurezza del sistema che soddisfano i requisiti di progettazione.
