DS200TCEBG1B Scheda di espansione terminazione protettiva GE Mark V

Il DS200TCEBG1B è una scheda di espansione per terminazione protettiva che appartiene alla serie DS200 ed è principalmente impiegata nell'area del nucleo di protezione P1 del sistema Mark V. La scheda funge da hub centrale per l'interfacciamento e il condizionamento dei segnali all'interno del sistema.

È responsabile della scalatura e del condizionamento dei segnali PT (trasformatore di potenziale) e CT (trasformatore di corrente) dai generatori di campo, dalle tensioni delle barre e dalle correnti di linea, e della trasmissione dei segnali elaborati alla scheda TCCB per l'utilizzo. Allo stesso tempo, funziona in congiunzione con la scheda di protezione da sovravelocità TCEA, il modulo di trip TC2000 e le morsettiere per formare una catena di protezione completa.

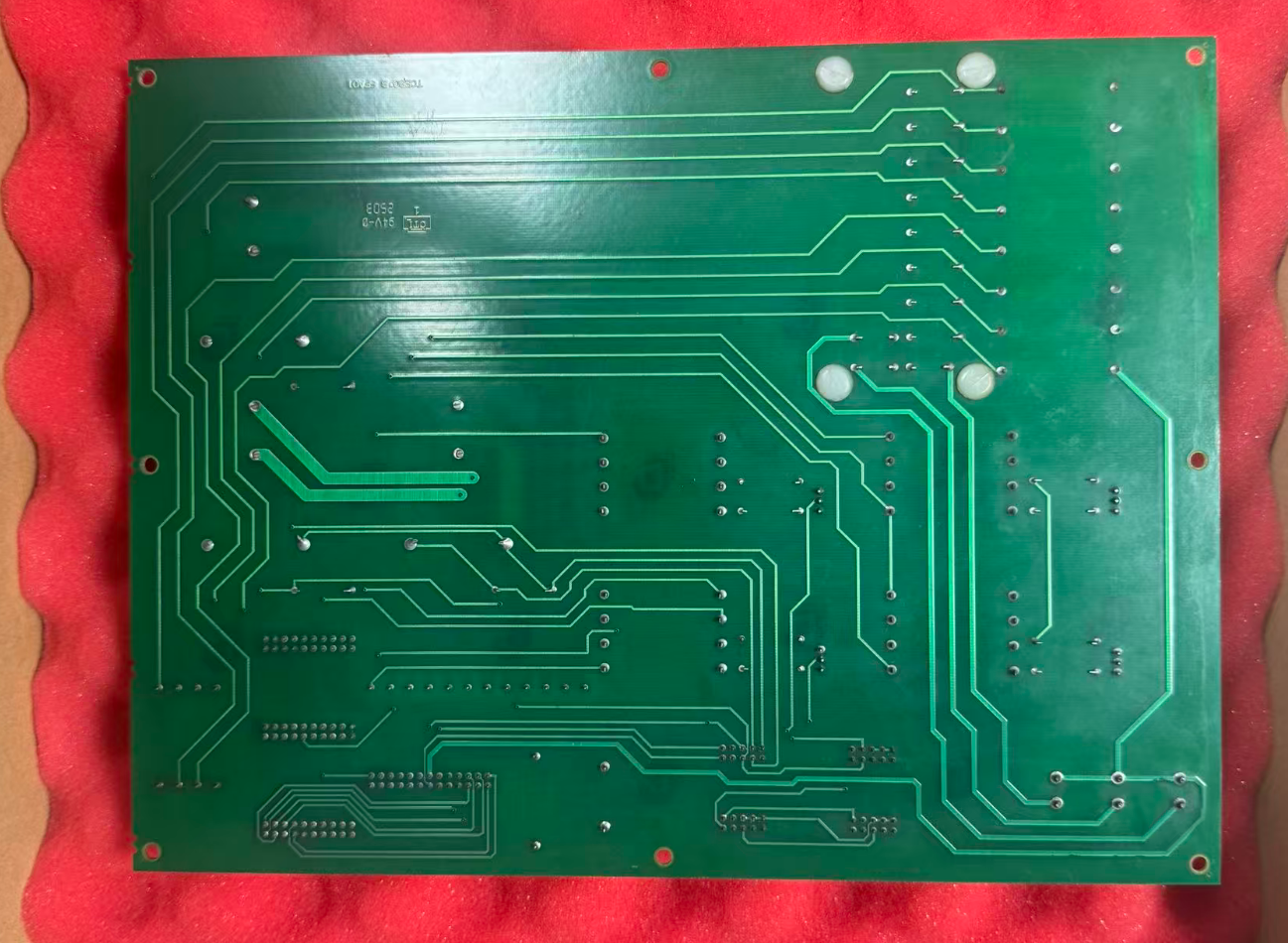

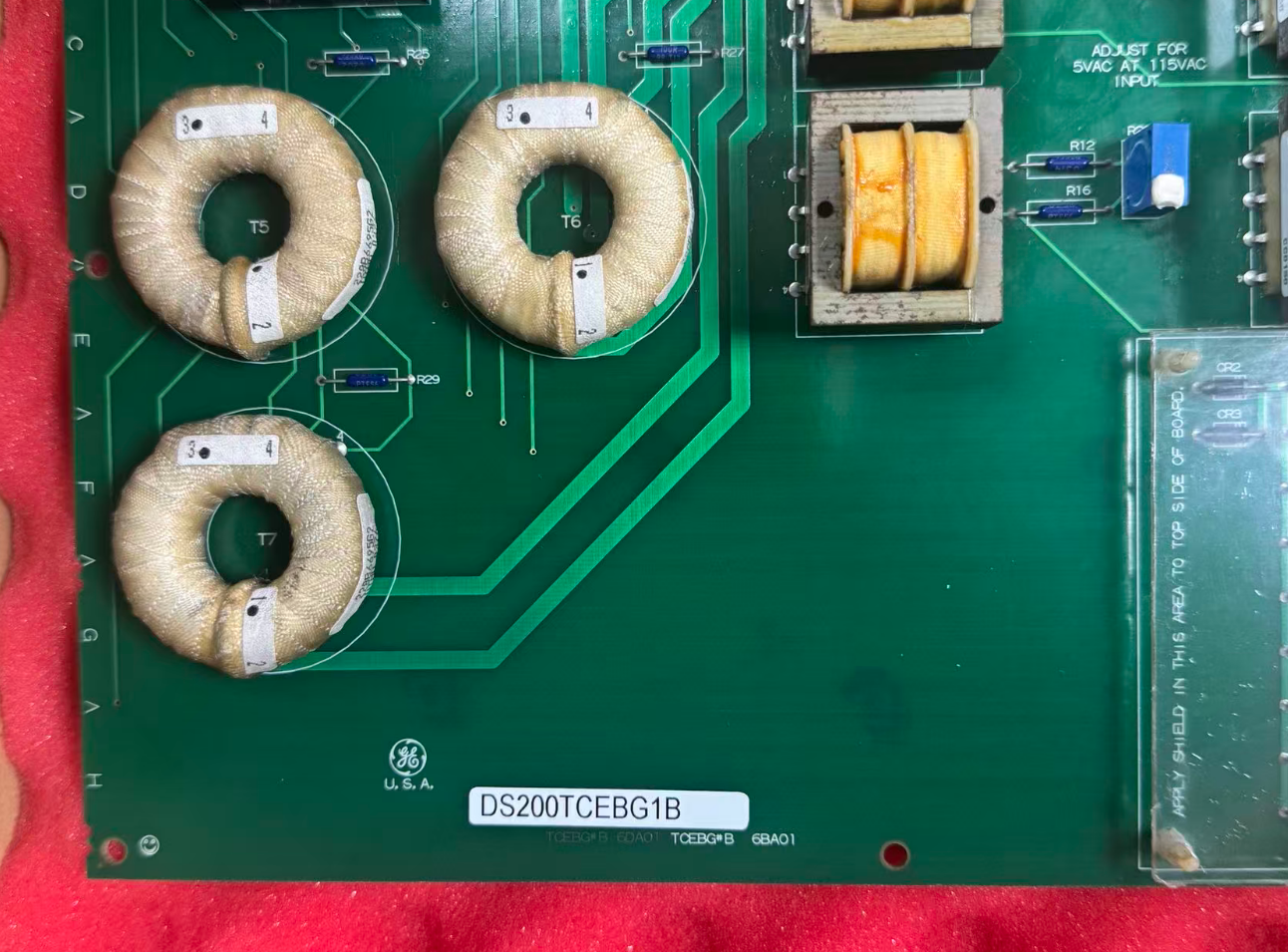

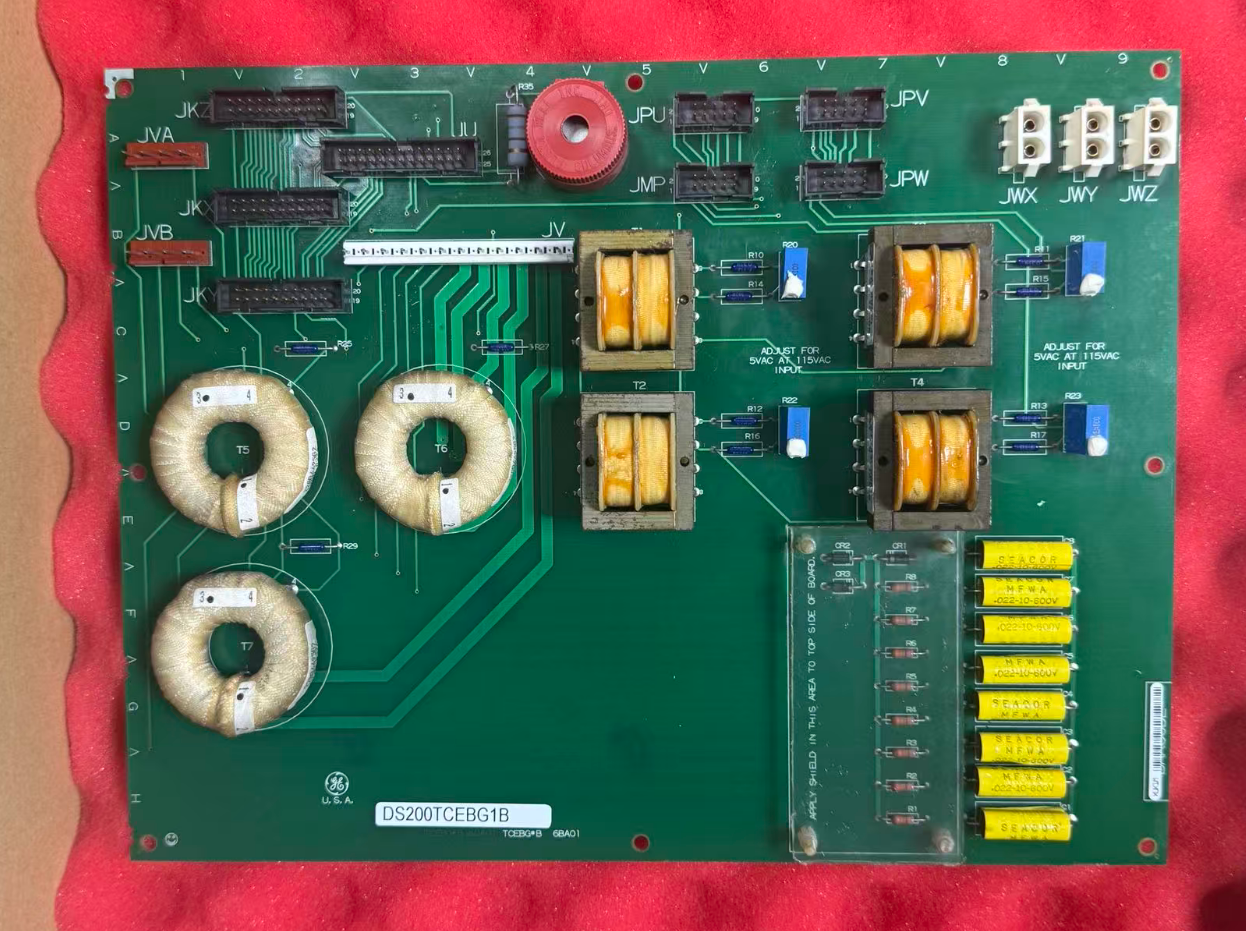

In termini di aspetto e layout hardware, questa scheda è dotata di 3 connettori a baia (per alimentazione e bus di sistema), 4 trasformatori di segnale (che fungono da canali di isolamento), 1 connettore a 26 pin (utilizzato principalmente per ricevere segnali di nucleo), 4 connettori a 10 pin e 3 connettori a 20 pin (per il collegamento di terminali I/O).

• Capacità di isolamento del segnale ed espansione della protezione: quattro trasformatori di segnale a bordo forniscono isolamento elettrico, sopprimono i transitori di campo e forniscono segnali puliti al controller principale.
• Molteplici funzioni di protezione: isolamento del segnale integrato, conversione di livello, espansione del circuito di protezione e terminali di cablaggio funzionano con il sistema Mark V per implementare la protezione da sovravelocità e la logica di trip.
• Capacità diagnostiche a bordo limitate: le capacità di autodiagnosi sono limitate; tuttavia, rapporti di avviso, errore e trip possono essere generati utilizzando lo strumento di diagnostica dell'azionamento e caricati tramite la porta seriale per l'analisi.
• Profonda compatibilità con il sistema Mark V: l'abbinamento dei segnali è personalizzato per il sistema di protezione P1 Mark V, con sagomatura degli impulsi e conversione di livello ottimizzate, garantendo la compatibilità con l'intera gamma di moduli TCEA/TC2000.

• La scheda deve essere installata nello Slot 1 del rack di espansione.
• Supporta l'impilamento di fino a 7 rack di espansione, con una lunghezza massima del cavo di 50 piedi (15 metri).
• Non è richiesta alcuna configurazione tramite DIP switch; la configurazione è interamente basata su software. Dopo la sostituzione, assicurarsi di verificare la configurazione della topologia del rack nel software di programmazione.
• Supporta la funzione "Hold Last State" (Mantieni ultimo stato), che blocca lo stato del modulo di uscita quando la comunicazione con la CPU viene interrotta, evitando movimenti involontari dell'attuatore.

Il sistema Mark V di una turbina a gas 9E presso una certa centrale elettrica utilizza il DS200TCEBG1B nell'area del nucleo di protezione P1 per isolare e scalare i segnali PT/CT. Lavorando in congiunzione con la scheda di sovravelocità TCEA e il modulo di trip TC2000, garantisce un funzionamento di protezione affidabile durante le fasi di accensione, riscaldamento, accelerazione e connessione alla rete, riducendo così i falsi trip.
