DS200TCTGG1A GE Mark V

Il DS200TCTGG1A è un Trip Board Simplex (abbreviato come TCTG) installato nella fessura 4 del rack del nucleo di controllo. È responsabile dell'esecuzione fisica della logica di spegnimento di emergenza delle turbine a gas / vapore,ricevere dai processori di controllo i comandi di accensione per azionare le valvole solenoidi esterne tramite i relè di bordo, interrompere l'approvvigionamento di carburante o di vapore per assicurare una chiusura sicura della turbina.

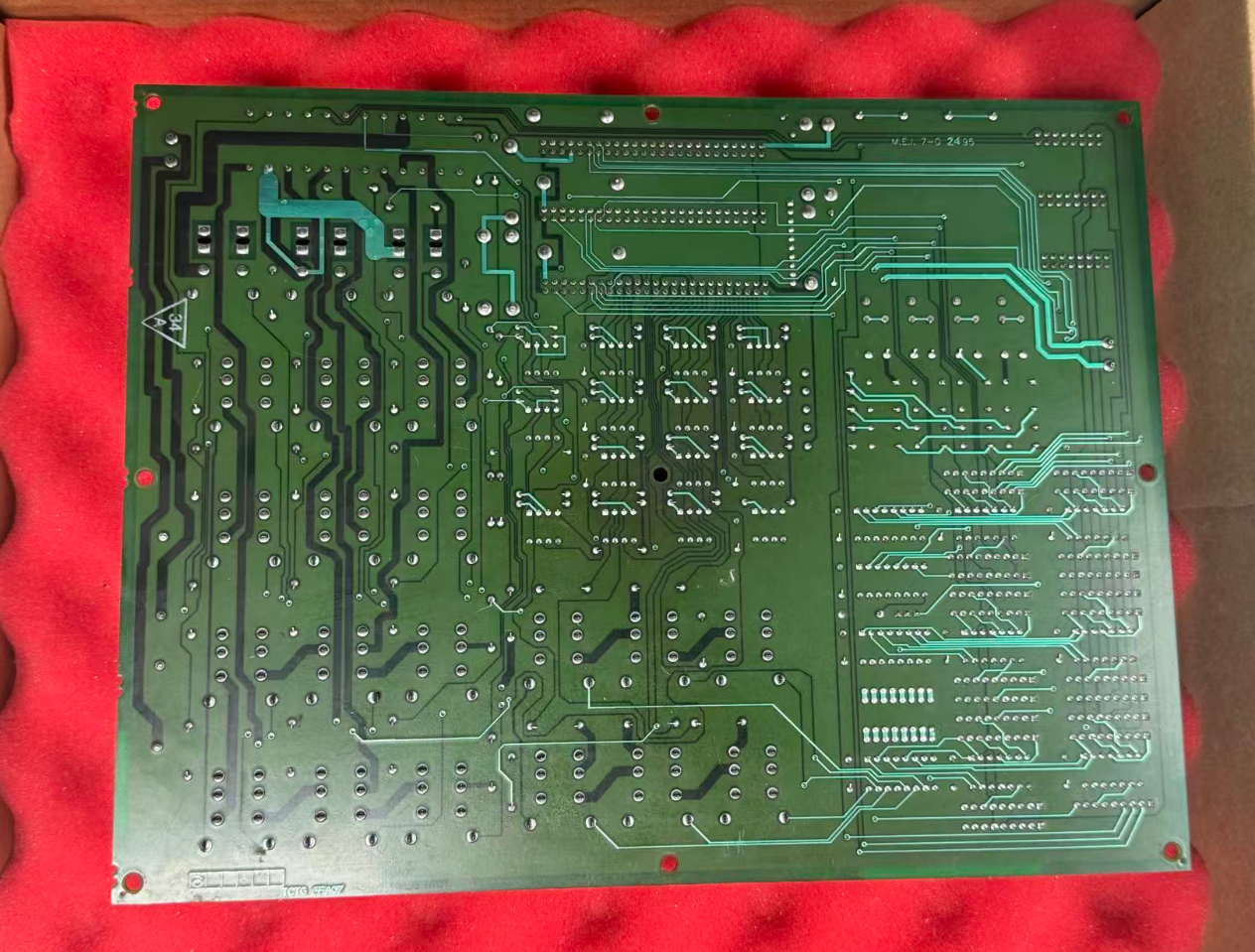

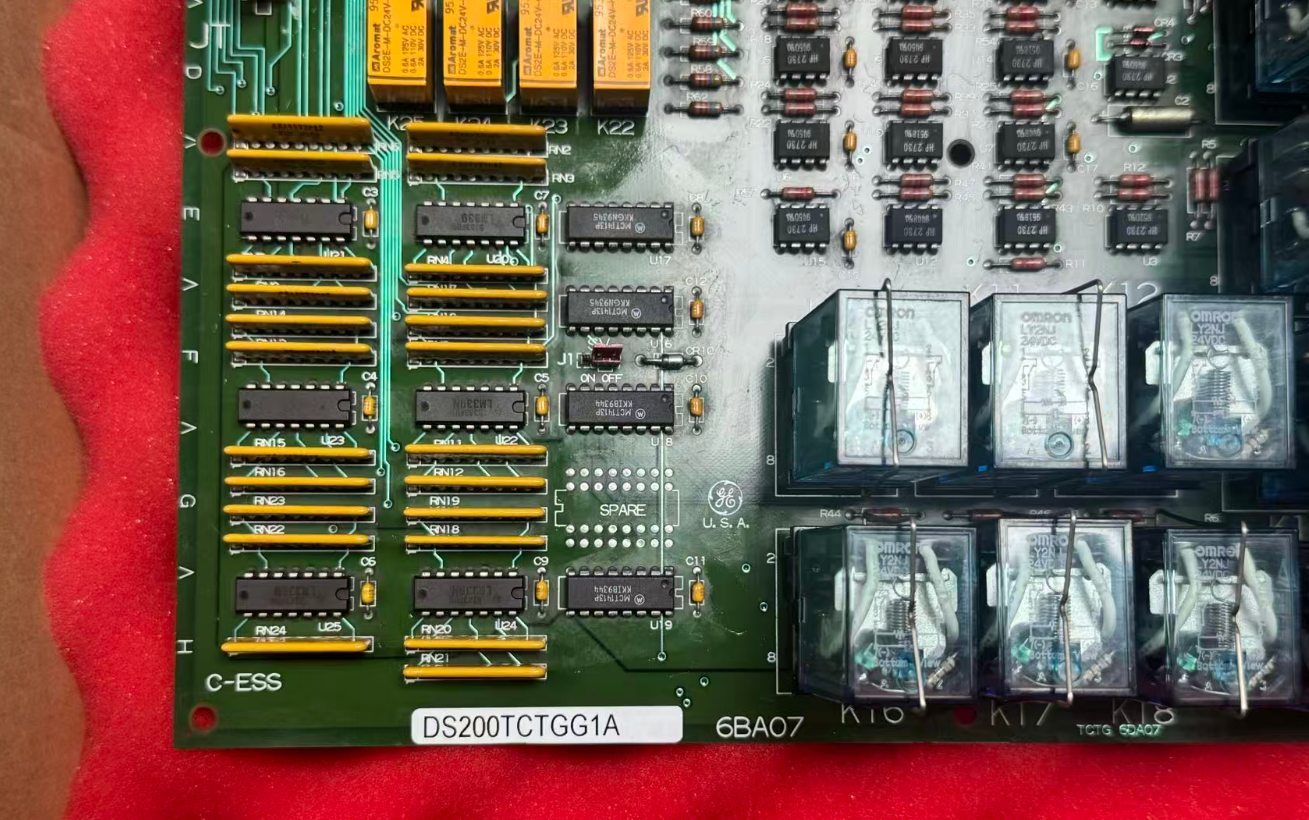

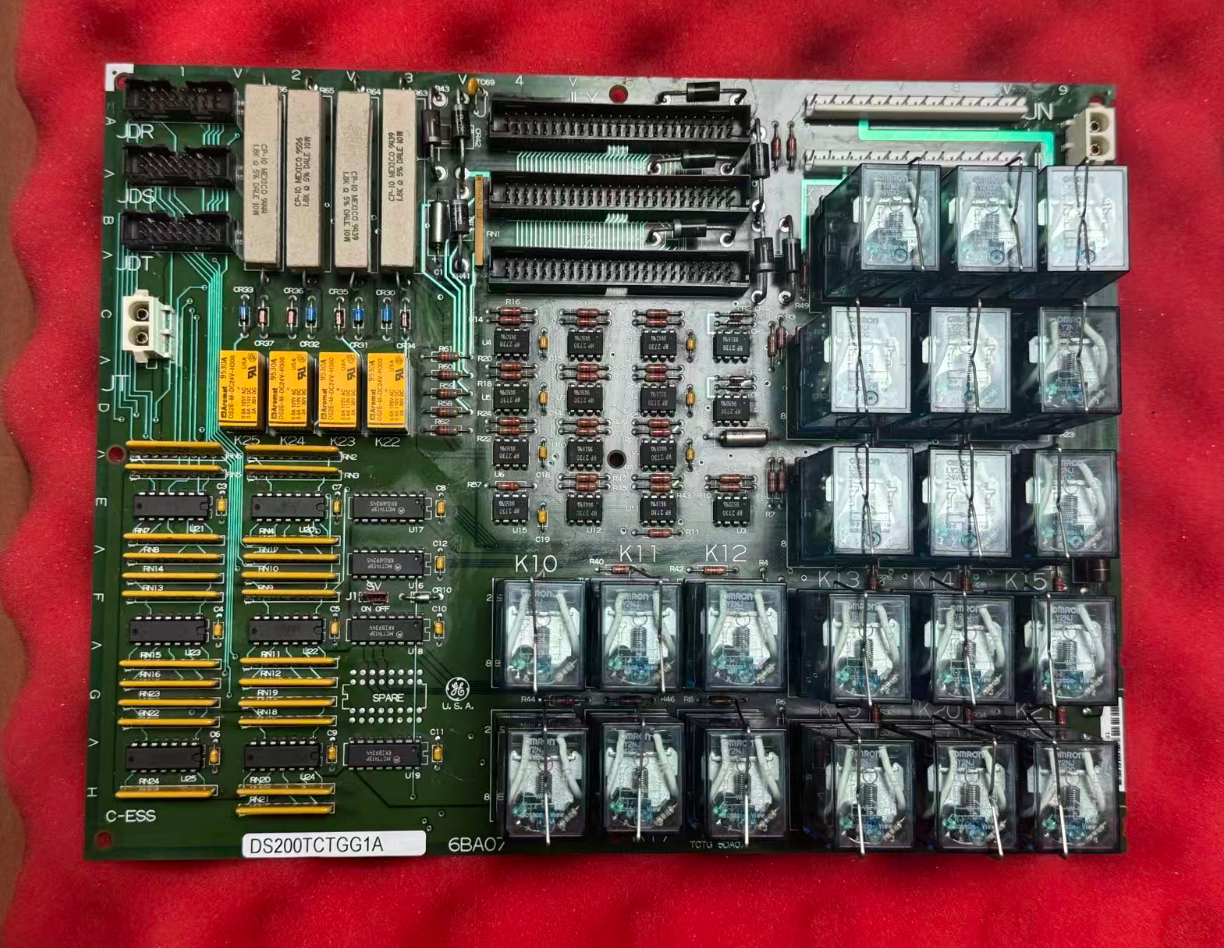

Per quanto riguarda l'architettura hardware, la scheda è dotata di 21 relè elettromeccanici plug-in (numerati K1 K21), fissati da chiusure metalliche per consentire una rapida sostituzione;Dispone inoltre di 3 connettori a 50 pin (JLX, JLY, JLZ) e 2 connettori a 12 pin (JN, JM) per l'ingresso e l'uscita del segnale.La scheda è protetta da un rivestimento standard (Normal Coating) ed è adatta per ambienti di armadi di controllo industriali standard.

• 21 relè elettromeccanici plug-in (K1-K21) con chiusure metalliche per la rapida sostituzione
• Contatti di relè a 120 VDC / 125 VDC
• Supporta segnali di trigger multipli con configurazione semplificata del jumper hardware
• Intervallo di temperatura di funzionamento: da -30°C a +65°C
• Capacità di scambio a caldo per la sostituzione diretta del campo
• connessione di 3x 50 pin (JLX, JLY, JLZ) e 2x 12 pin (JN, JM)
• Protezione da rivestimento standard per gli ambienti degli armadi di controllo industriali

In catene di protezione contro le scosse del sistema Mark V, il DS200TCTGG1A funziona con schede complementari:

• Direttivo DS200TCQA:Fornisce segnali di viaggio PTR e comandi di sincronizzazione
• Direttore DS200TCEA:Gestisce i relè di emergenza e la logica di azione di emergenza a livello centrale
• Serie DS200TBRG:Ricevere segnali di azionamento e interfaccia con relè esterni ad alta potenza
• Direttore DS200PTBA:Fornisce segnali di busbar e generatore per relè di sincronizzazione

Un sistema di controllo di una turbina a gas naturale in Arabia Saudita ha subito un guasto della scheda TCTG, sostituita da una scheda DS200TCTGG1AFF,completare l'installazione e ripristinare l'operazione entro 30 minuti, dimostrando la capacità di sostituzione plug-and-play della scheda.

Quali funzioni di viaggio supporta questa carta?
La scheda elabora segnali correlati al viaggio, tra cui arresto di emergenza, viaggio in eccesso di velocità, rilevamento della fiamma e bassa pressione dell'olio lubrificante, eseguiti attraverso i circuiti relè di viaggio di bordo.

Qual è il range di temperatura di esercizio?
L'intervallo di temperatura di funzionamento è compreso tra -30°C e +65°C, adatto per ambienti industriali standard.

Qual è il periodo di garanzia?
Il periodo di garanzia standard per i prodotti originali è di 12 mesi.
