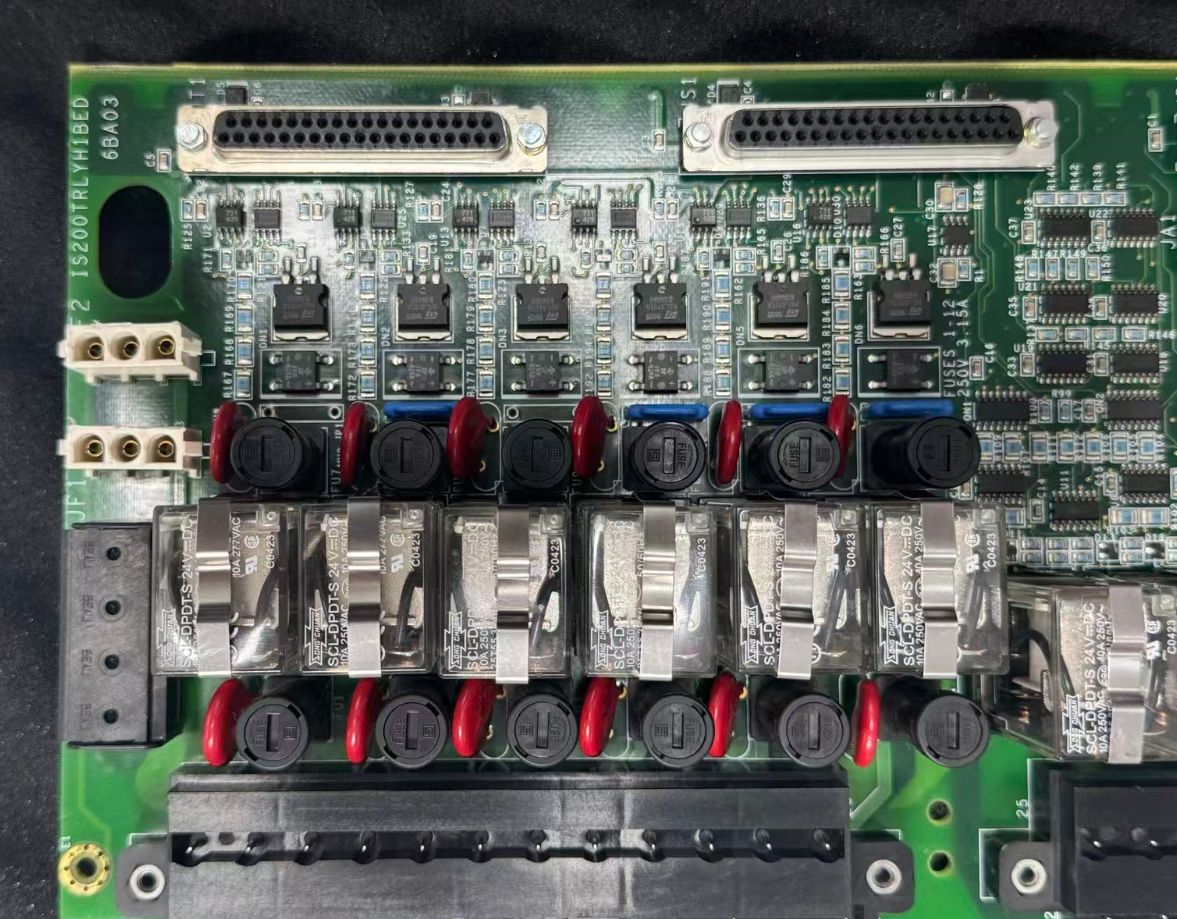

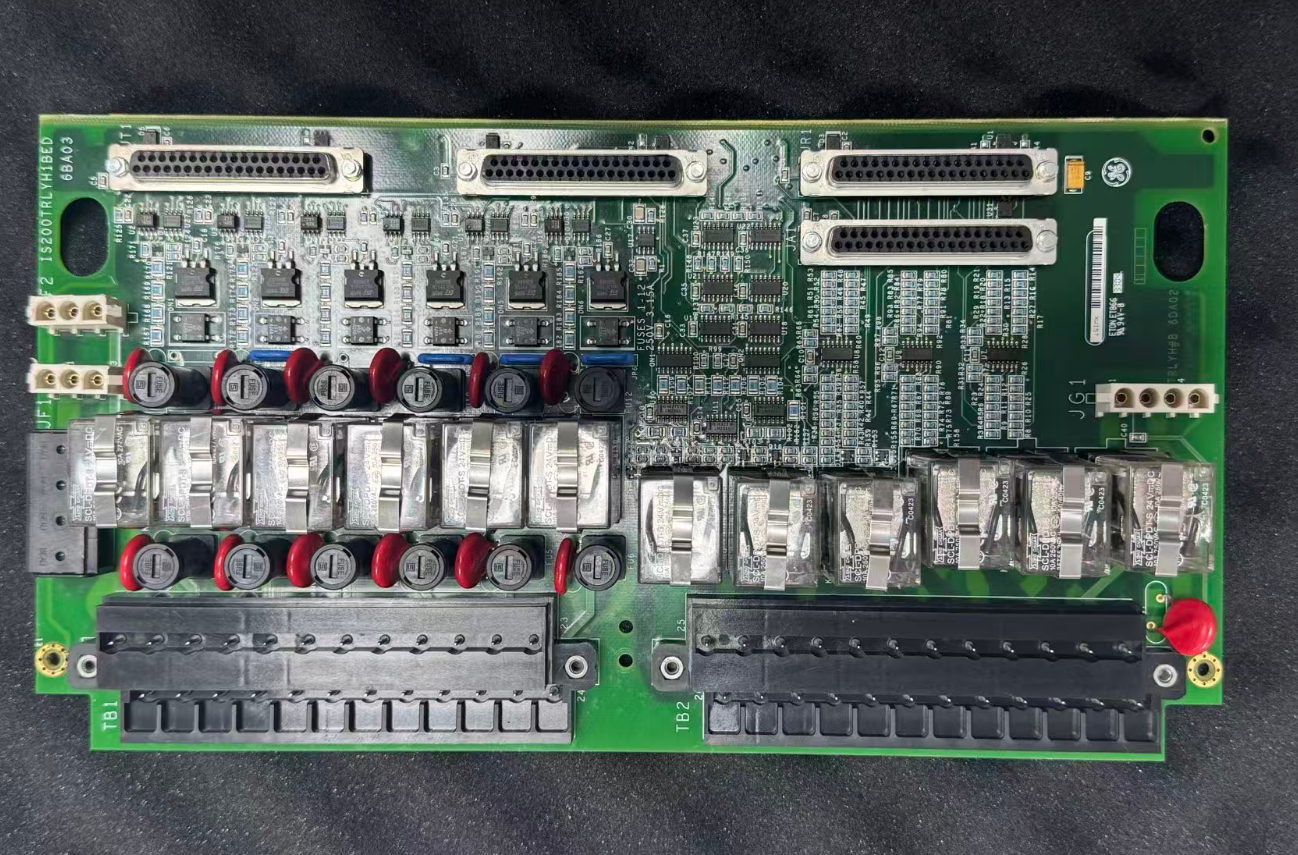

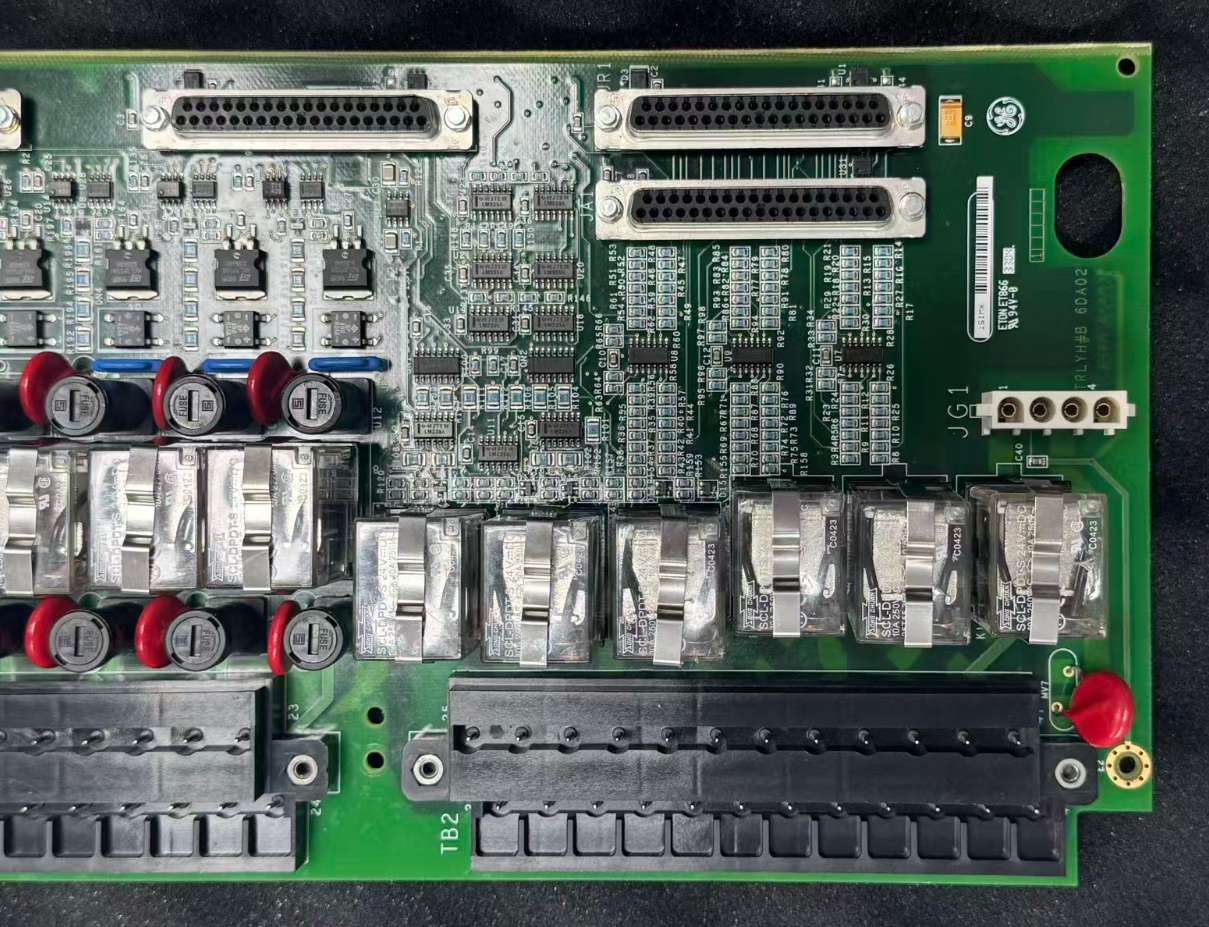

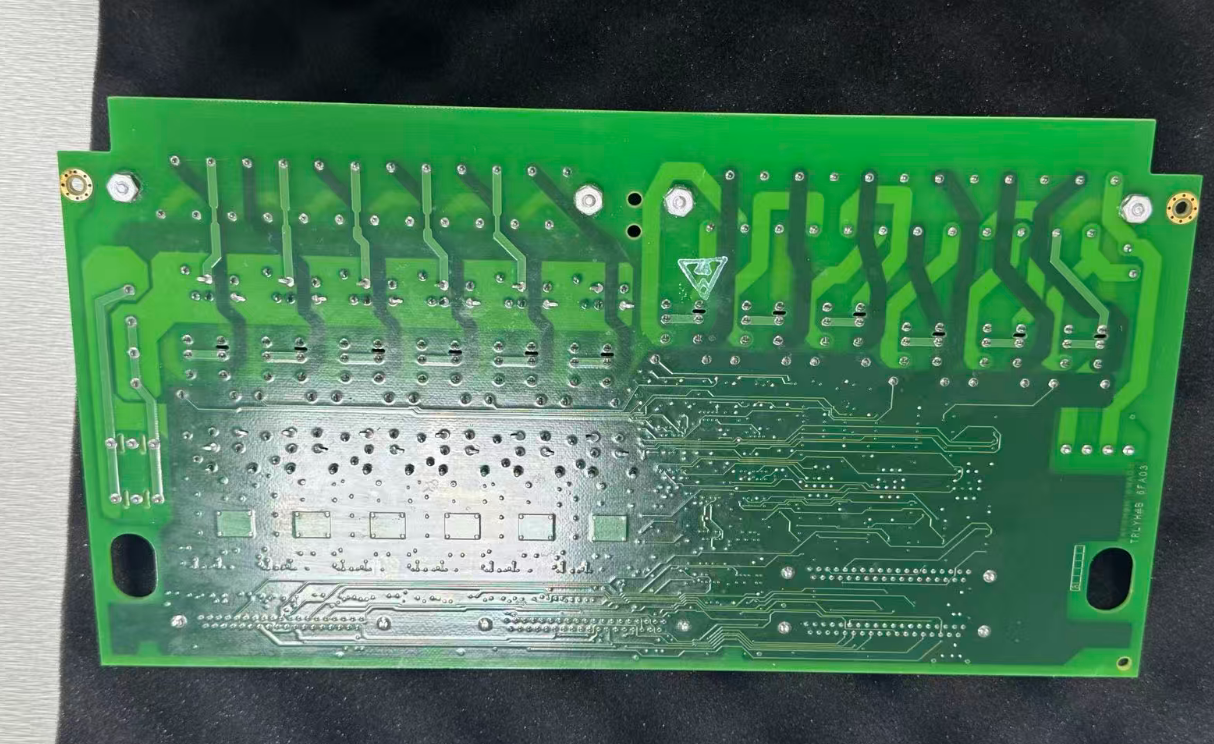

IS200TRLYH1B GE Mark VI

ILIS200TRLYH1Bè una morsettiera di uscita relè (TRLY) che funge da interfaccia fisica per le funzioni di controllo ausiliario e di uscita di sgancio all'interno del sistema.

Questa scheda si trova nel Trip Core (<T>) del quadro di controllo Mark VI. Essendo una morsettiera passiva, non esegue operazioni logiche ma riceve invece comandi di controllo dalle schede VCCC (VME Controller Communication Card), VCRC o VGEN.

La scheda supporta sia configurazioni simplex che triple ridondanti (TMR). In modalità TMR, ciascuno dei tre core (R, S e T) è dotato di una scheda TRLY indipendente; un meccanismo hardware di voto 2 su 3 garantisce che un guasto in qualsiasi singolo nucleo o singolo cavo non causerà il malfunzionamento delle apparecchiature ausiliarie.

• Feedback sull'azionamento della bobina di voto:Monitora la corrente della bobina in tempo reale per rilevare tempestivamente guasti silenziosi.
• Relè plug-in:I singoli relè possono essere sostituiti rapidamente, riducendo i tempi di riparazione.
• Isolamento fisico del percorso TMR:R/S/T sono disposti su schede separate; un guasto single-core non influisce sul meccanismo di voto "due su tre".
• Protezione contro le sovratensioni MOV:Assorbe i picchi di tensione generati dalla commutazione di carichi induttivi.
• Morsettiera a barriera rimovibile:L'intera morsettiera può essere inserita o disinserita come un'unità; la sostituzione del blocco non richiede la disconnessione dei singoli fili.
• Monitoraggio dello stato dei contatti in tempo reale:Fa scattare immediatamente un allarme quando il comando non corrisponde allo stato del contatto.

Nella catena di protezione da intervento del sistema Mark V, il DS200TCTGG1A non funziona in modo isolato. Solitamente funziona insieme alle seguenti schede per formare un sistema completo di protezione ed esecuzione:

• Scheda DS200TCQA:Fornisce segnali di intervento PTR e comandi di sincronizzazione; funge da sorgente del segnale a monte per il TCTG.
• Scheda DS200TCEA:Gestisce i relè di sgancio di emergenza (ETR) e la logica delle azioni di emergenza a livello core.
• Morsettiere di viaggio serie DS200TBRG:Riceve segnali di azionamento dalla scheda TCTG, si interfaccia con relè di sgancio esterni ad alta potenza ed esegue le azioni finali di arresto del carburante/vapore.
• Scheda DS200PTBA:Fornisce segnali di sbarre e generatori e partecipa all'acquisizione del segnale per i relè di sincronizzazione.

Un progetto di generazione di energia termica di scarto in un cementificio utilizza l'IS200TRLYH1B per azionare le valvole di rimozione della cenere della caldaia, i contattori delle ventole di raffreddamento e le spie di allarme. L'elevato isolamento e le capacità di uscita ad alta potenza della scheda garantiscono un funzionamento stabile e a lungo termine nell'ambiente polveroso e vibrante del cementificio; da quando il sistema è stato messo in servizio non si sono verificati spegnimenti causati da guasti alla scheda relè.
