Il GSI130 (244-130-000-20) è un'unità di separazione galvanica progettata per fornire isolamento elettrico tra sensori/condizionatori di segnale e sistemi di elaborazione del segnale. È adatto per sistemi di trasmissione a due fili, fornendo alimentazione ai sensori e ai condizionatori di segnale leggendone contemporaneamente i segnali di uscita.

In applicazioni più ampie, il GSI130 può alimentare qualsiasi sistema elettronico con un consumo di corrente inferiore a 20 mA. L'unità emette un segnale di tensione proporzionale alla corrente consumata dal condizionatore di segnale; questo segnale di tensione può essere utilizzato direttamente per analizzare l'uscita del condizionatore.

Il modulo GSI130 previene efficacemente problemi, come le interferenze del circuito di terra, causati dalle differenze di tensione tra il punto di misurazione e l'apparecchiatura di elaborazione del segnale. L'utilizzo del GSI130 elimina la necessità di barriere Zener, che altrimenti introdurrebbero ulteriori cadute di tensione e limiterebbero sia la lunghezza della linea di trasmissione che la gamma dinamica del sistema.

• Tensione di alimentazione: +24 V ±5%
• Ondulazione (100 Hz): 100 mV pp max.
• Consumo energetico a vuoto: ca. 20 mA
• Consumo energetico con carico di 20 mA: ca. 60mA
• Consumo energetico in cortocircuito: max. 120 mA
• Tensione di uscita a vuoto (al condizionatore): 18 V ±1 V
• Tensione di uscita con carico di 20 mA: 16 V ±1 V
• Corrente di cortocircuito: 60 mA
• Banda passante: da CC a 10 kHz ±0,5%, -1 dB a 20 kHz

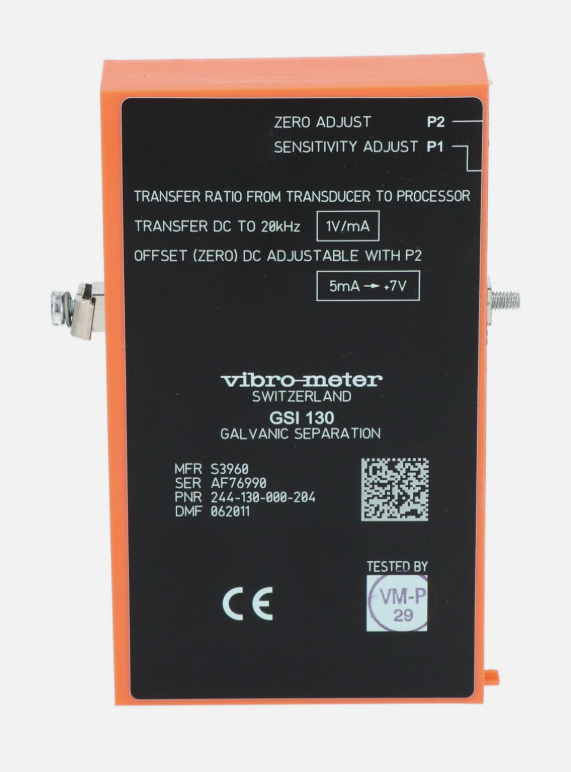

• Funzione di trasferimento: 1 V/mA (impostazione di fabbrica, regolabile tramite potenziometro P1)
• Deriva termica < 200 ppm/°C
• Linearità: ±0,5% (entro l'intervallo di misurazione dinamica)
• Componente del segnale DC: regolabile tramite potenziometro P2; Umin = +2 V, Umax = Tensione di alimentazione - 2,5 V
• Rumore (segnale residuo massimo): 12 mVpp a 5 mA CC; 25 mVpp a 12 mA CC
• Isolamento galvanico (da ingresso a uscita) ≥ 4 kV RMS

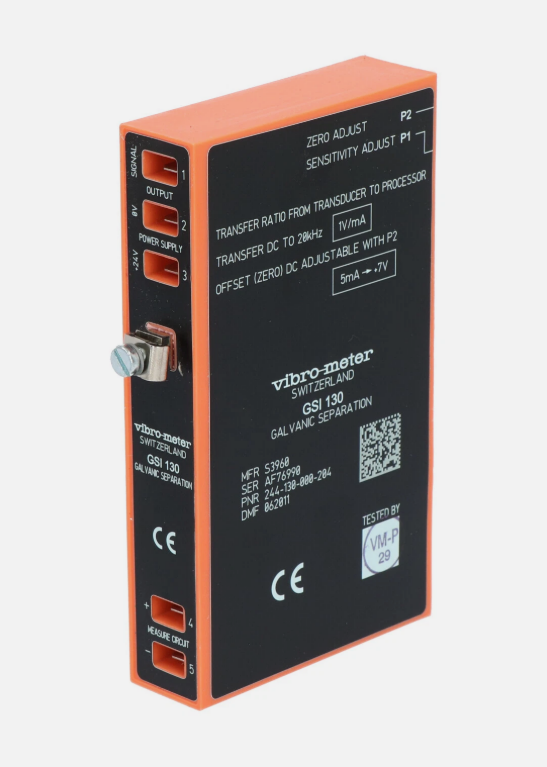

• Collegamenti elettrici: 5 linguette, tipo AMP-Faston 6.3
• Temperatura di funzionamento: da 0°C a +55°C
• Temperatura di stoccaggio: da -20°C a +70°C

Nei sistemi di monitoraggio delle condizioni dei compressori dell'industria petrolchimica, il GSI130 alimenta gli accelerometri con uscita di corrente della serie CE e trasmette i segnali dei sensori su lunghe distanze al sistema di acquisizione dati nella sala di controllo. La sua capacità di conversione da µA a mV consente la trasmissione del segnale a lunga distanza, che si estende su centinaia di metri, senza preoccupazioni relative all'attenuazione del segnale.

Qual è la differenza tra GSI130 (244-130-000-20) e GSI122?

GSI122 e GSI130 appartengono alla stessa serie di prodotti e condividono funzioni di base simili. La differenza principale è che il GSI122 è adatto all'uso in atmosfere potenzialmente esplosive, mentre il GSI130 no. Se è necessario il funzionamento in una zona a prova di esplosione, è necessario selezionare il GSI122, o il modello successivo, il GSI127.

Quali tipi di segnali del sensore supporta il GSI130?

Supporta ingressi di segnale di corrente 0-20 mA e di segnale di tensione 0-20 V CC. È compatibile con i sensori di vibrazione delle serie CA, CE, PV e VE, i sensori di pressione dinamica della serie CP e i sensori di prossimità della serie TQ.

Qual è il periodo di garanzia?

Garanzia industriale standard: 12 mesi; con una corretta installazione e senza sovraccarico, il prodotto ha una durata di 5-10 anni.
