TSW101M1 VMD-TSW101-M1-H10-X007-Y02

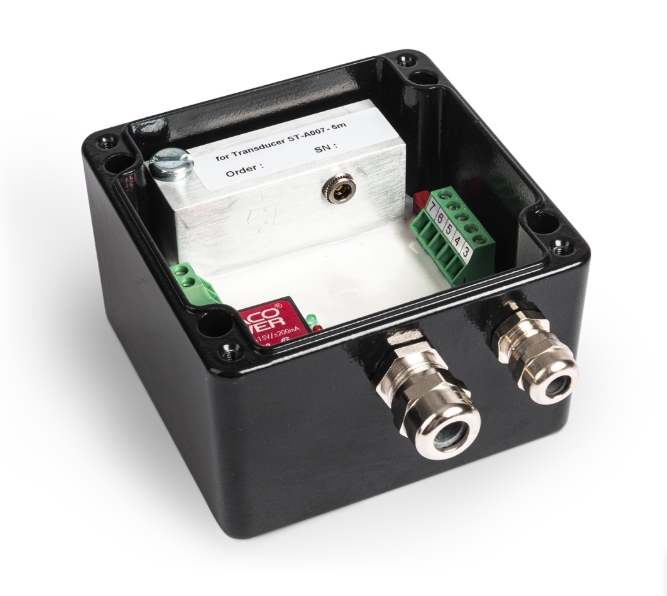

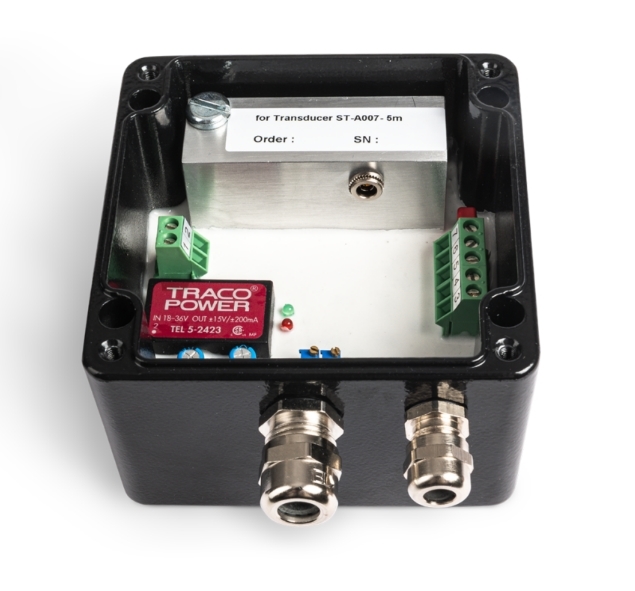

Il TSW 101 M1 è un trasmettitore di vibrazioni a canale singolo che forma un'unità di monitoraggio completa composta dal modulo principale TSW 101 M1, una sonda a correnti parassite WW007 e un cavo da 10 metri.

Progettato specificatamente per misurare la vibrazione relativa dell'albero di macchinari rotanti, questo prodotto utilizza la tecnologia a correnti parassite per eseguire misurazioni di vibrazione relativa (Sppm) senza contatto su alberi rotanti, fungendo da componente critico nei sistemi di monitoraggio e protezione delle condizioni delle apparecchiature.

È ampiamente utilizzato in settori quali la produzione di energia, l'industria petrolchimica e la metallurgia ed è adatto per il monitoraggio e la protezione delle vibrazioni di turbine, generatori, compressori, pompe e vari tipi di macchinari rotanti industriali.

• Principio di misurazione: corrente parassita (corrente parassita elettromagnetica), senza contatto
• Intervallo di misurazione dinamica: 125 μm pp, 250 μm pp, 500 μm pp (selezionabile tramite DIP switch)
• Gamma di risposta in frequenza: 1-1000 Hz, filtro passa banda, 20 dB/decade
• Uscita corrente: 4-20 mA (Sppm), max. caricare 500 Ω
• Uscita in tensione: segnale gap statico, 4 mV/μm, vibrazione sovrapposta, carico ≥ 20 kΩ
• Uscita indicazione guasto: segnale 2 mA + indicatore LED rosso
• Intervallo di regolazione dello zero: ±0,15 mA (potenziometro Z)
• Regolazione della sensibilità: potenziometro S
• Temperatura operativa: da -25°C a +85°C
• Alimentazione: +24 V CC (18-30 V), max. 60 mA, isolato galvanicamente
• Grado di protezione: IP 67
• Materiale alloggiamento: lega di alluminio (Al-Si12)

1. Controllo dello stato: osservare periodicamente l'indicatore LED verde "Pronto" sul dispositivo per assicurarsi che rimanga acceso fisso, confermando il normale funzionamento.
2. Controllo della connessione: ispezionare periodicamente tutti i connettori e i terminali dei cavi per garantire che siano sicuri e privi di segni di allentamento o corrosione.
3. Pulizia: mantenere pulito l'alloggiamento del dispositivo e prevenire l'accumulo di polvere e olio, soprattutto in ambienti umidi.
4. Controllo ambientale: assicurarsi che la temperatura e l'umidità di funzionamento rimangano entro gli intervalli specificati (da -25 a +85 °C).
5. Controllo della sonda: ispezionare periodicamente la superficie della sonda del sensore a correnti parassite per assicurarsi che sia pulita e priva di detriti metallici o altri depositi.

Il TSW 101 M1 è ampiamente utilizzato per il monitoraggio degli alberi in grandi compressori centrifughi o turbine a vapore. È installato vicino all'alloggiamento del cuscinetto, con la sonda del sensore a correnti parassite collegata posizionata di fronte alla superficie dell'albero rotante.

Il trasmettitore converte l'ampiezza della vibrazione dell'albero in un segnale 4-20 mA in tempo reale, trasmettendolo a una sala di controllo centrale (DCS/PLC) o a un sistema di protezione del macchinario dedicato.

Quando i livelli di vibrazione superano le soglie di allarme o di intervento preimpostate, il sistema emette immediatamente un allarme o avvia un arresto, prevenendo efficacemente gravi guasti alle apparecchiature causati da problemi quali squilibrio del rotore, disallineamento o usura dei cuscinetti.

La sensibilità del sensore può essere regolata nuovamente utilizzando il potenziometro "S" sul dispositivo per garantire la precisione della misurazione.

SÌ. Il punto zero da 4 mA può essere regolato con precisione utilizzando il potenziometro "Z" sul dispositivo, con un intervallo di compensazione di circa ±0,15 mA.

Ciò indica un guasto del dispositivo. Le possibili cause includono: 1. La distanza tra il target e la sonda supera l'intervallo di misurazione statica; 2. È presente un circuito aperto o un cortocircuito nel sensore a correnti parassite o nel suo cavo di collegamento.

Garanzia industriale standard: 12 mesi; con una corretta installazione e senza sovraccarico, il prodotto ha una durata di 5-10 anni.
