VMDTSW201-007-05

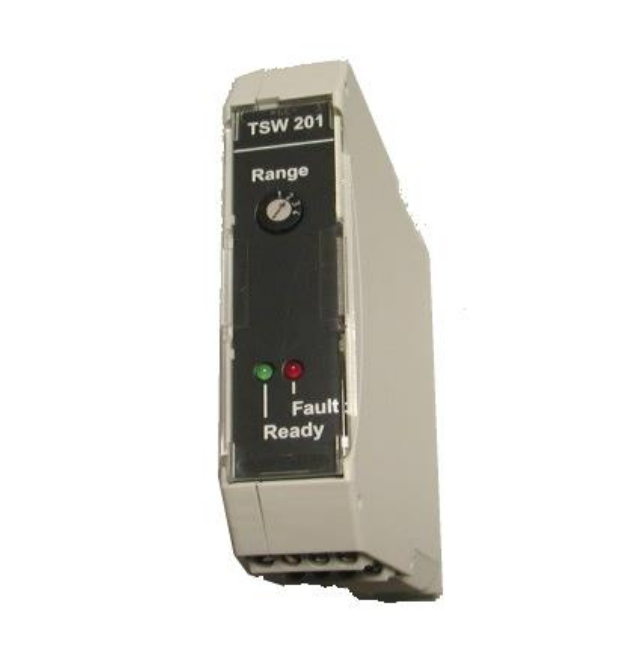

Il VMD TSW201-007-05 è un trasmettitore di vibrazioni a canale singolo di livello industriale progettato per misurare le vibrazioni dell'albero (Sppm) di macchinari rotanti utilizzando un sensore di spostamento a correnti parassite. Fornisce valori di vibrazione picco-picco ed è conforme agli standard DIN ISO 10817-1, con parziale equivalenza agli standard API 610.

• Campo di misura: 50/125/250/500 μm pp (selezionabile tramite pannello frontale)
• Gamma di frequenza: 1-250 Hz (impostazione di fabbrica)
• Precisione della sensibilità: ±5%
• Deviazione della linearità: ±2% FSR
• Errore di temperatura: 8% RD + 4% FSR
• Temperatura ambiente: da 0 a +85°C
• Tensione di alimentazione: +24 VCC (18-30 VCC), max. 100 mA, isolato galvanicamente
• Materiale dell'alloggiamento: poliammide, grigio
• Classe di protezione: IP40
• Metodo di montaggio: montaggio su guida DIN (EN 60715:2001-09 Tipo 35×7,5 mm)

L'unità è dotata di funzioni di autodiagnosi interne complete che monitorano in tempo reale eventuali guasti di circuito aperto o cortocircuito nel sensore e nel cablaggio, nonché i casi in cui l'oggetto misurato supera l'intervallo di misurazione statica. Le condizioni di guasto sono indicate tramite un LED rosso sul pannello frontale e un segnale di guasto analogico da 2 mA.

VMD--TSW201--X1--X2:

1. Ispezione visiva: ispezionare periodicamente la custodia del trasmettitore per eventuali danni, contaminazione o corrosione.
2. Controllo dell'indicatore luminoso: verificare che il LED verde "Pronto" sia costantemente acceso e il LED rosso "Guasto" sia spento.
3. Controllo del cablaggio: verificare che tutti i terminali del cablaggio siano fissati e che i cavi non mostrino segni di usura o danni.
4. Controllo della distanza del sensore: verificare che la distanza statica tra il sensore delle correnti parassite e l'albero misurato rientri nell'intervallo di misurazione effettivo.

Un'unità turbina a vapore in una centrale termoelettrica richiede il monitoraggio continuo delle vibrazioni dell'albero durante il funzionamento per prevenire guasti alle pale o ai cuscinetti. Viene utilizzato un trasmettitore VMD TSW201-007-05 abbinato a un sensore a correnti parassite WW007; il sensore è installato sul perno dell'albero vicino al cuscinetto per eseguire la misurazione senza contatto delle vibrazioni dell'albero da picco a picco. Il trasmettitore emette un segnale da 4-20 mA al DCS, consentendo il monitoraggio e l'allarme in tempo reale dello stato di vibrazione dell'unità.
