PA150800-150-000-011

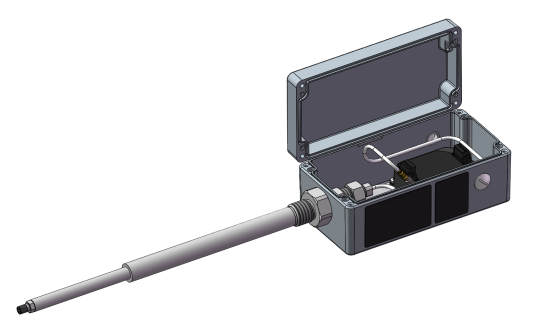

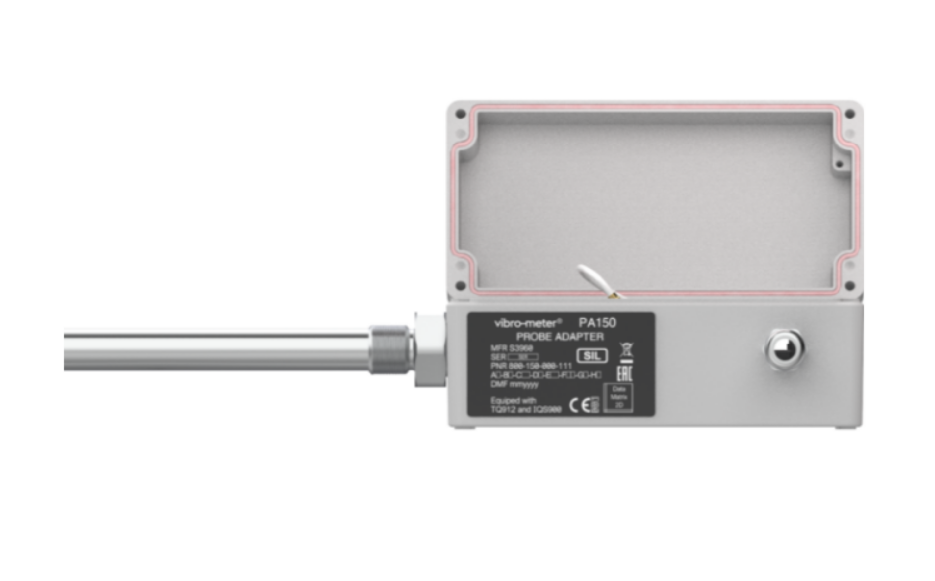

PA150 800-150-000-011è un adattatore per il montaggio della sonda che integra una catena di misurazione della prossimità in un sistema completo,sistema autonomo progettato per la misurazione senza contatto degli alberi di macchine rotanti in ambienti industriali difficili.

• Principio di misurazione: corrente Eddy (senza contatto)
• Intervallo di misura lineare (G3): 0,3 ~ 4,3 mm
• Sensibilità (G3): 4 mV/μm (tensione) / 1,25 μA/μm (corrente)
• Risposta di frequenza: DC ~ 20 kHz (-3 dB)
• Linearità: riferimento alla curva di prestazione
• Lunghezza totale del sistema: 1 m (cavo integrato TQ912).
• Intervallo di temperatura del sensore: -40°C ~ +180°C
• Intervallo di temperatura del condizionatore del segnale: -40°C ~ +85°C
• Indice di protezione dell'alloggiamento: IP65
• Materiale di alloggiamento: lega di alluminio (fuso a stampaggio)
• Materiale della canna di montaggio: acciaio inossidabile 1.4301
• Materiale adattatore: acciaio inossidabile 1.4305
• Certificazione a prova di esplosione: Ex e (aumento della sicurezza)
• conformità EMC: EN 61000-6-2 / EN 61000-6-4
• Sicurezza elettrica: EN/IEC 61010-1

Il PA150 combina il sensore, il condizionatore del segnale e la struttura di montaggio in un'unica unità, semplificando significativamente l'installazione e la messa in servizio.Tra le caratteristiche chiave si annovera un intervallo di misurazione lineare di 4 mm (sensibilità G3: 4 mV/μm), risposta ad ampia frequenza (DC a 20 kHz), certificazione di sicurezza funzionale SIL 2 e conformità API 670.

La sua struttura staccabile consente di regolare l'intervallo durante il funzionamento della macchina.mentre la barra di montaggio in acciaio inossidabile (disponibile in lunghezze da 50 a 800 mm) e la capacità di regolazione della posizione da ± 10 mm offrono una eccezionale flessibilità di installazione.

Il PA150 è ampiamente utilizzato per la protezione dalle vibrazioni e il monitoraggio delle condizioni di macchinari rotanti, quali turbine a vapore, turbine a gas, compressori,e impianti di pompe in settori quali la produzione di energia e la petrolchimicaIl suo grado di protezione IP65 e l'ampio intervallo di temperatura di funzionamento garantiscono un funzionamento affidabile a lungo termine in ambienti industriali difficili.

Un'impresa petrolchimica richiedeva il monitoraggio dello spostamento assiale del rotore per un compressore centrifugo per evitare danni al cuscinetto di spinta.L'intervallo di misurazione lineare di 4 mm del PA150 (opzione G3) copre l'intero raggio di spostamento assiale.

Una barra di montaggio in acciaio inossidabile (C144, 144 mm) e un assemblaggio di adattatori (E105, 105 mm) forniscono una regolazione flessibile della profondità di montaggio (± 10 mm).6V) viene inserito nel sistema di monitoraggio VM600 per consentire il monitoraggio della posizione in tempo reale e l'allarme.

La posizione di montaggio della trave della sonda in acciaio inossidabile è regolabile entro un intervallo di ± 10 mm e l'adattatore offre varie opzioni di filo e lunghezza per adattarsi a diverse superfici di montaggio:

• Installazione esterna:Supporta il montaggio inverso del sensore TQ912, consentendo l'installazione senza smontare la macchina.
• Rettifica di intervallo:Il design del rivestimento staccabile consente di regolare facilmente l'intervallo tra la sonda e il bersaglio, anche mentre la macchina è in funzione.
• Montaggio flessibileLa posizione di montaggio della trave della sonda in acciaio inossidabile è regolabile entro un intervallo di ± 10 mm e l'adattatore offre varie opzioni di filo e lunghezza per adattarsi a diverse superfici di montaggio.

Qual è il principio di misura del PA150?
Il PA150 utilizza il principio del vortice di corrente per la misurazione senza contatto.

Può essere usato in aree pericolose?
Sì, il PA150 è disponibile in una versione a prova di esplosione (Ex) certificata (codice modello A5) adatta per ambienti potenzialmente esplosivi.Si prega di notare che tutti i componenti dell'intera catena di misurazione (sensore, cavi e condizionatori di segnale) devono possedere la corrispondente certificazione Ex.

Qual è la lunghezza totale del sistema?
Per il PA150, la lunghezza totale del sistema (TSL) corrisponde alla lunghezza del cavo integrato di 1 metro collegato al sensore TQ912.

Qual è il periodo di garanzia?
Garanzia industriale standard: 12 mesi; con una corretta installazione e senza sovraccarico, il prodotto ha una durata di 5-10 anni.
