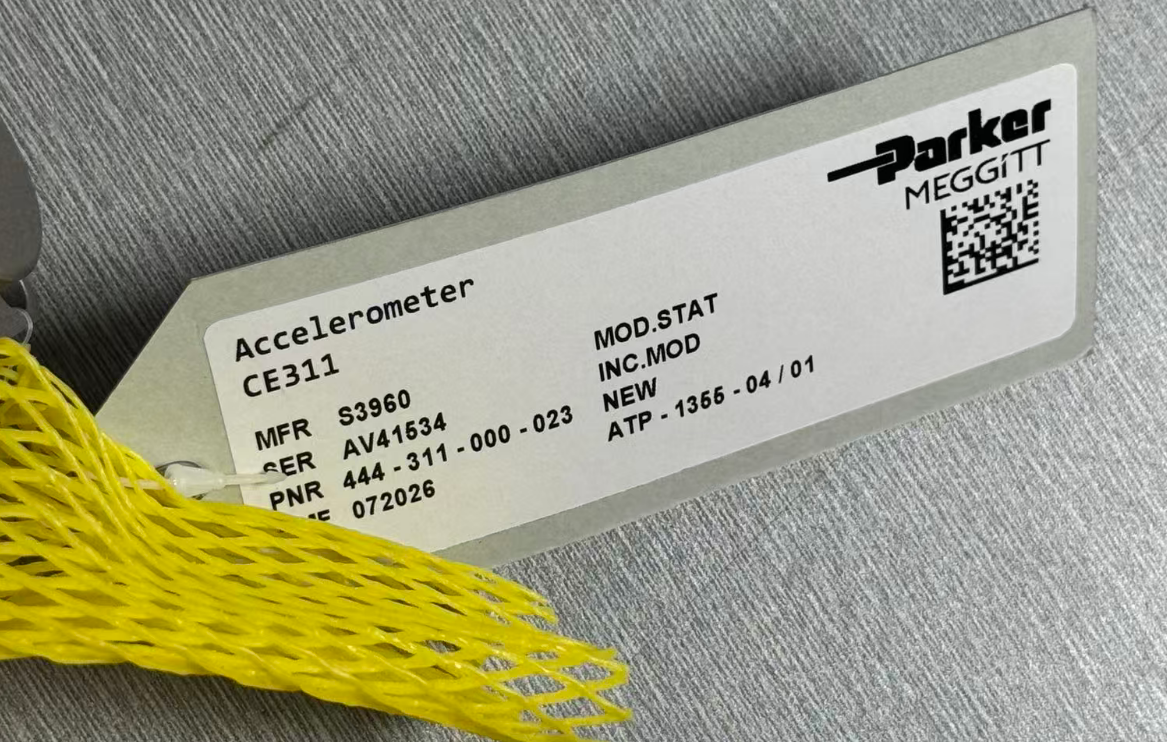

CE311 444-311-000-023

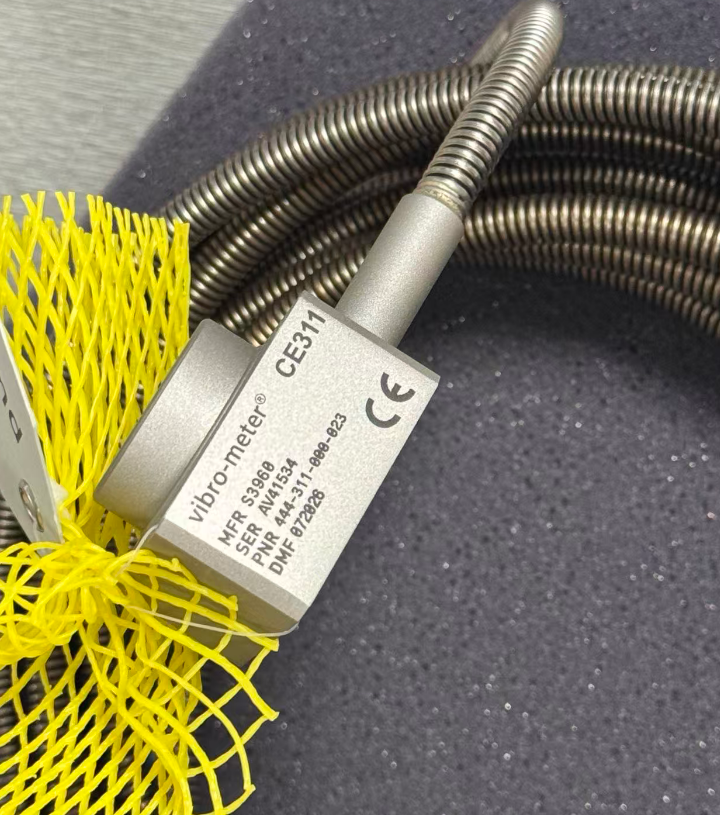

Il CE311 444-311-000-023 è un accelerometro piezoelettrico nella versione standard con un cavo integrato di 6 metri.È specificamente progettato per il monitoraggio delle vibrazioni meccaniche e la protezione in ambienti industriali difficiliDispone di elettronica di conversione carica-corrente integrata e emette un segnale modulato in corrente,con una capacità di accensione superiore a 50 W,.

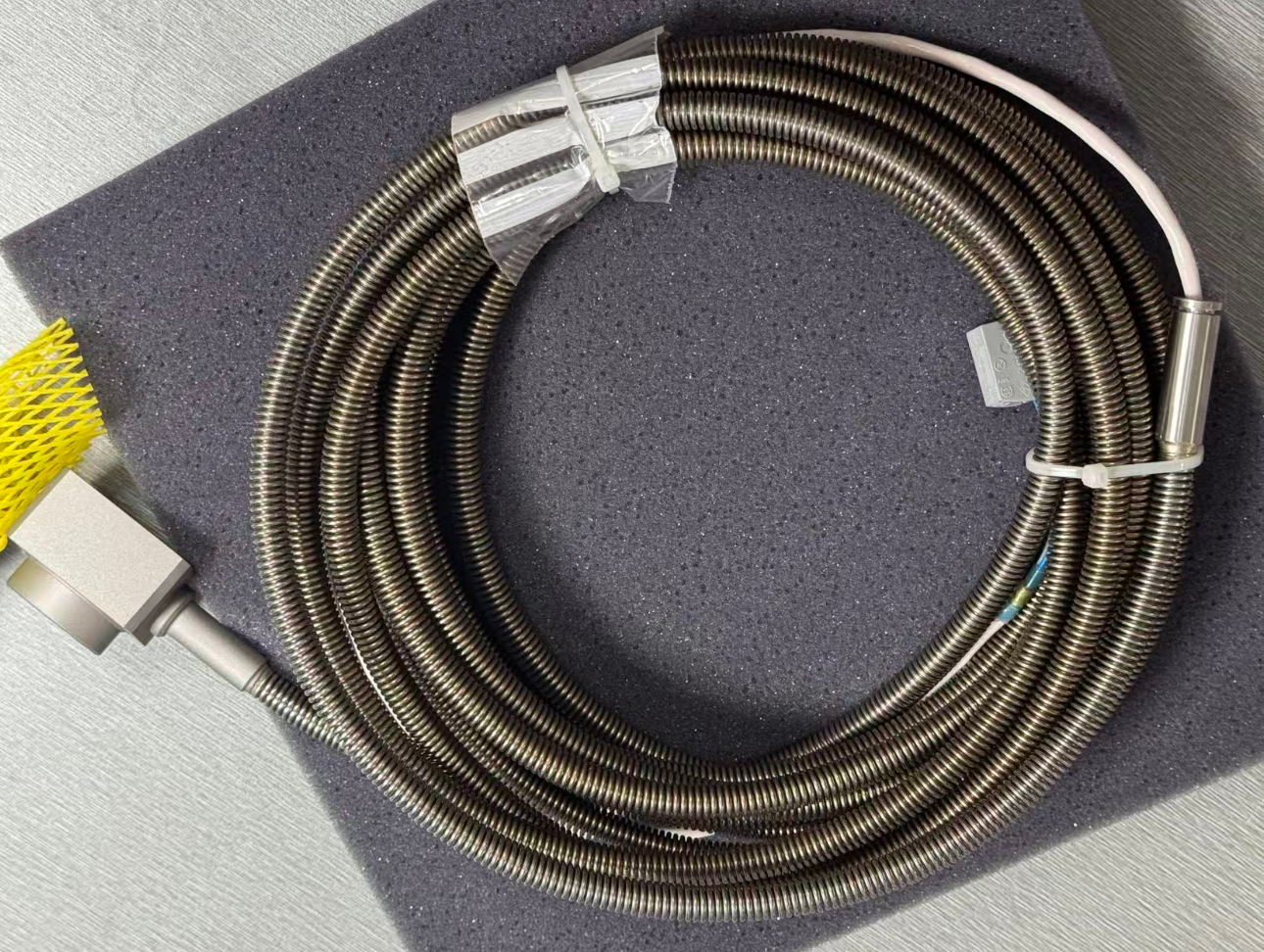

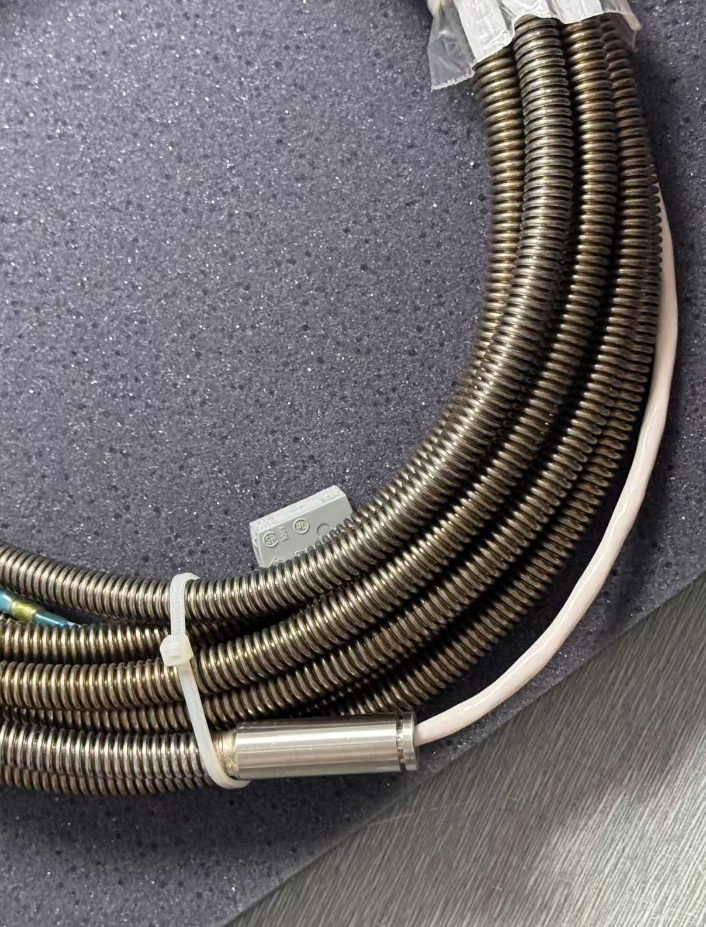

Il sensore CE311 utilizza un elemento di misurazione simmetrico a regime di taglio in materiale policristallino.con una capacità di trasmissione superiore a 300 WIl corpo del sensore è collegato al cavo a coppia tortuosa blindato integrato tramite saldatura ermetica e il cavo è completamente protetto da un tubo flessibile in acciaio inossidabile (tubo protettivo).

L'articolazione ermeticamente saldata tra il sensore e il tubo protettivo crea un sistema completamente sigillato in grado di resistere al 100% all'umidità relativa, acqua, vapore, olio, nebbia salata,e potenziali contaminanti come la polvereQuesto rende il CE311 un dispositivo altamente affidabile adatto per il monitoraggio a lungo termine delle vibrazioni industriali.

• Sensibilità: 50 μA/g ± 5%
• Intervallo di misurazione dinamico: 0,004-40 g picco
• Capacità di sovraccarico (picco): fino a 100 g picco
• Linearità: ± 1% (entro il campo di misurazione dinamico)
• Sensibilità trasversale: < 3% (misurata a 15 Hz e 5 g)
• Frequenza di risonanza (dopo l'installazione): 20 kHz (tipico)
• Risposta di frequenza: -3 dB @ 2 Hz; ≤±5% tra 6 e 5000 Hz; ≤±10% tra 5000 e 8000 Hz
• Fonte di alimentazione: da 15 a 28 VDC, corrente di bias da 5,5 a 7,5 mA
• Trasmissione del segnale: uscita a corrente modulata (2 fili)
• Accelerazione dello shock: picco di 500 g (onda a mezzo seno, durata di 1 ms)
• Sensibilità alla deformazione di base: 0,0015 g/μ (tipica)

La serie CE311 è classificata in base alla lunghezza del cavo e alla certificazione a prova di esplosione.

MA133: Kit di isolamento termico
TA102: Adaptatore di montaggio
CG310: connettore a 3 pin (maschio: MS3106E14S-7P, femmina: MS3106E14S-7S)
JB105 / JB116: scatola di giunzione
K2xx: Cavo di trasmissione
GSI127: Unità di isolamento elettrico

• Selezionare la lunghezza del cavo in base alla distanza dal sensore alla cassetta di giunzione o al sistema di monitoraggio.
• Se è necessario un cavo più lungo, utilizzare connettori, una scatola di giunzione e un cavo di trasmissione.
• Se la temperatura della superficie di montaggio supera il range ammissibile del sensore, utilizzare il kit di isolamento termico MA133.
• Il sistema di monitoraggio deve supportare l'ingresso a corrente modulata (2 fili, alimentazione 15-28 VDC, corrente di bias 5,5 - 7,5 mA).

In un determinato sito industriale, le apparecchiature meccaniche richiedono un monitoraggio delle vibrazioni a lungo termine.,E' stato selezionato il CE311 444-311-000-023 (versione standard, cavo integrato di 6 metri);utilizzando il suo circuito elettronico integrato e l'uscita modulata in corrente, trasmette segnali su lunghe distanze al sistema di monitoraggio.
Il tubo protettivo in acciaio inossidabile, completamente saldato e sigillato, resiste efficacemente all'olio, all'umidità e alla polvere, garantendo il funzionamento affidabile e a lungo termine del sensore.Quando l'ampiezza delle vibrazioni supera una soglia prestabilita, il sistema di monitoraggio attiva un allarme o un'azione di protezione per prevenire danni all'apparecchiatura e tempi di fermo non pianificati.

Sì, il CE311 utilizza uscita modulata di corrente, che lo rende adatto per trasmissioni a lunga distanza.

Funzionamento continuo: -40°C a +125°C; esposizione a breve termine (fino a 15 minuti): -55°C a +150°C.

Il CE311 ha un circuito elettronico integrato che esegue la conversione di carica in corrente e emette direttamente un segnale modulato in corrente, eliminando la necessità di un condizionatore di segnale esterno.

Garanzia industriale standard: 12 mesi; con una corretta installazione e senza sovraccarico, il prodotto ha una durata di 5-10 anni.
