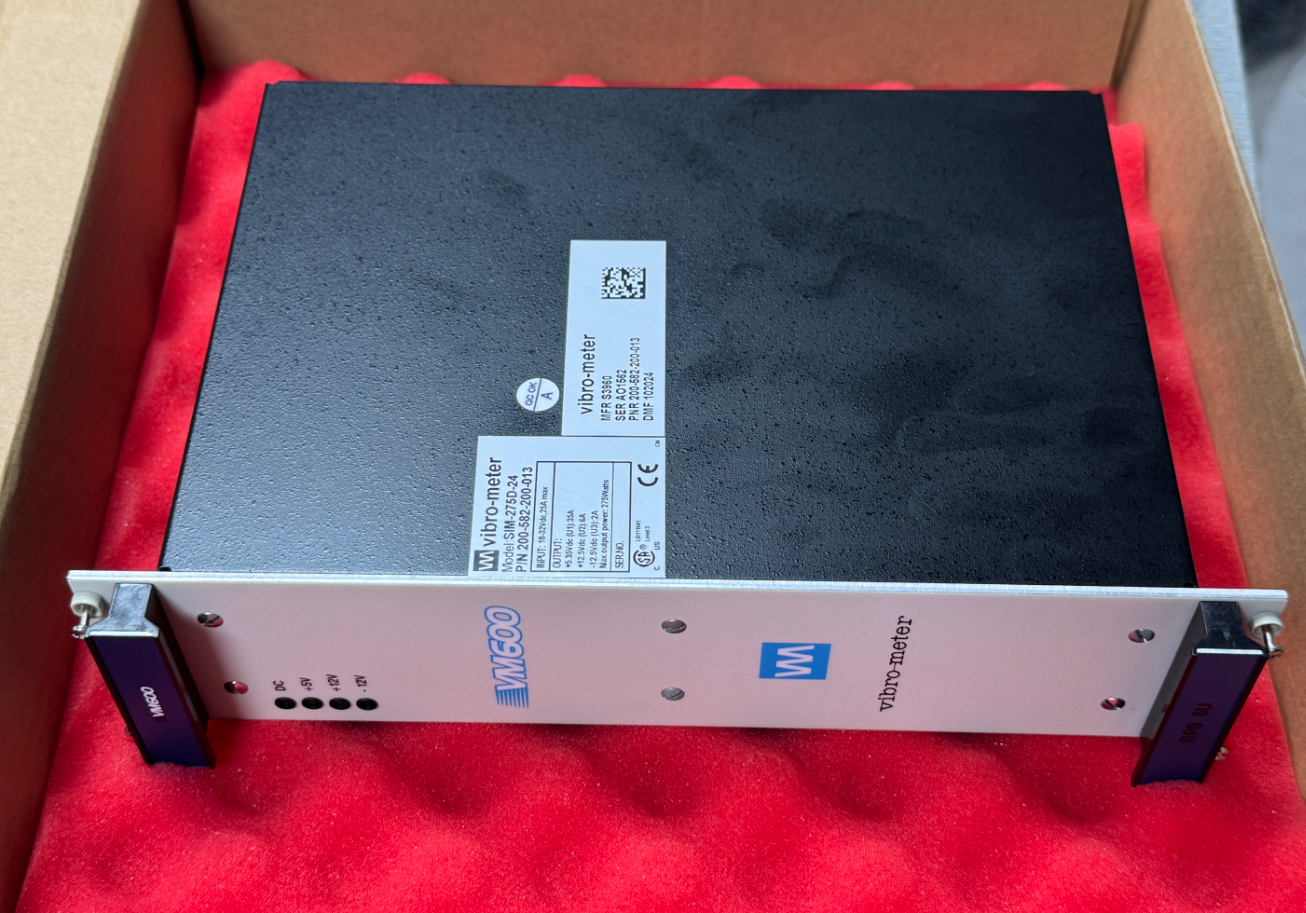

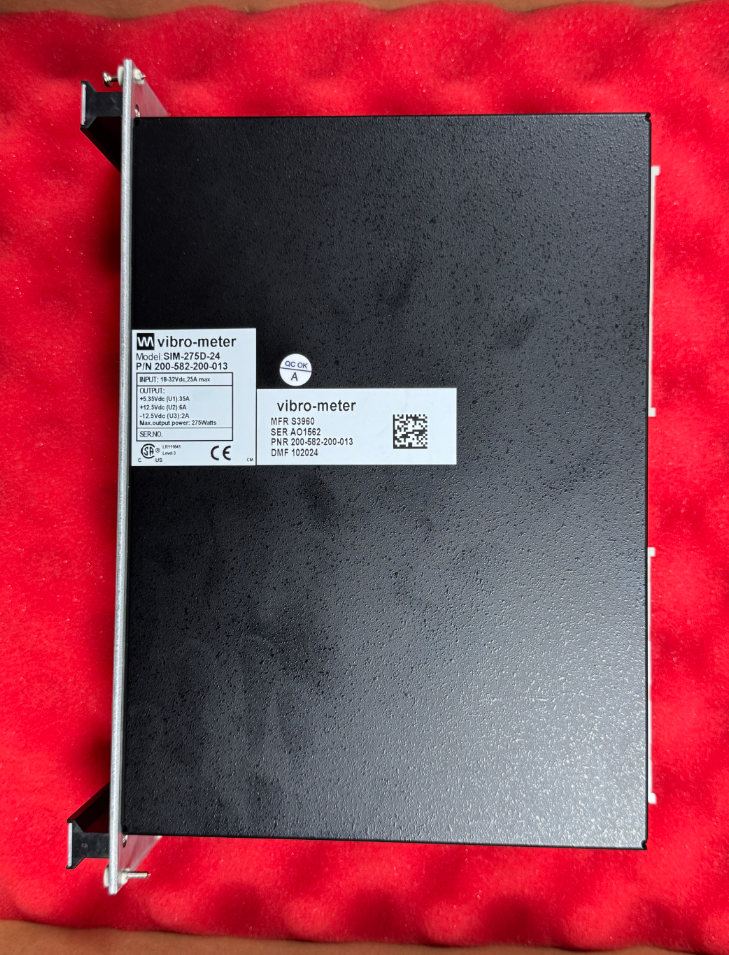

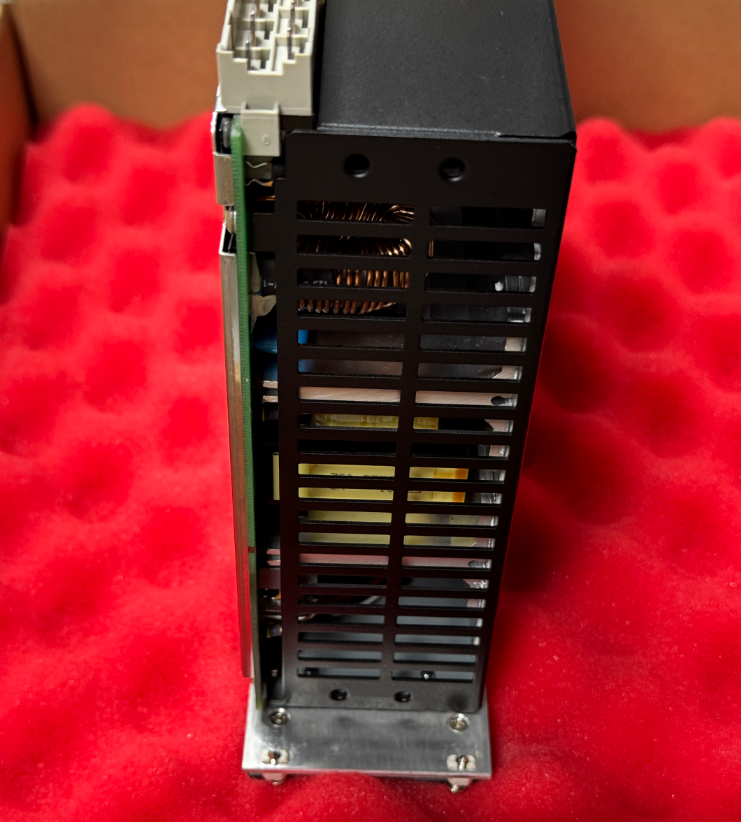

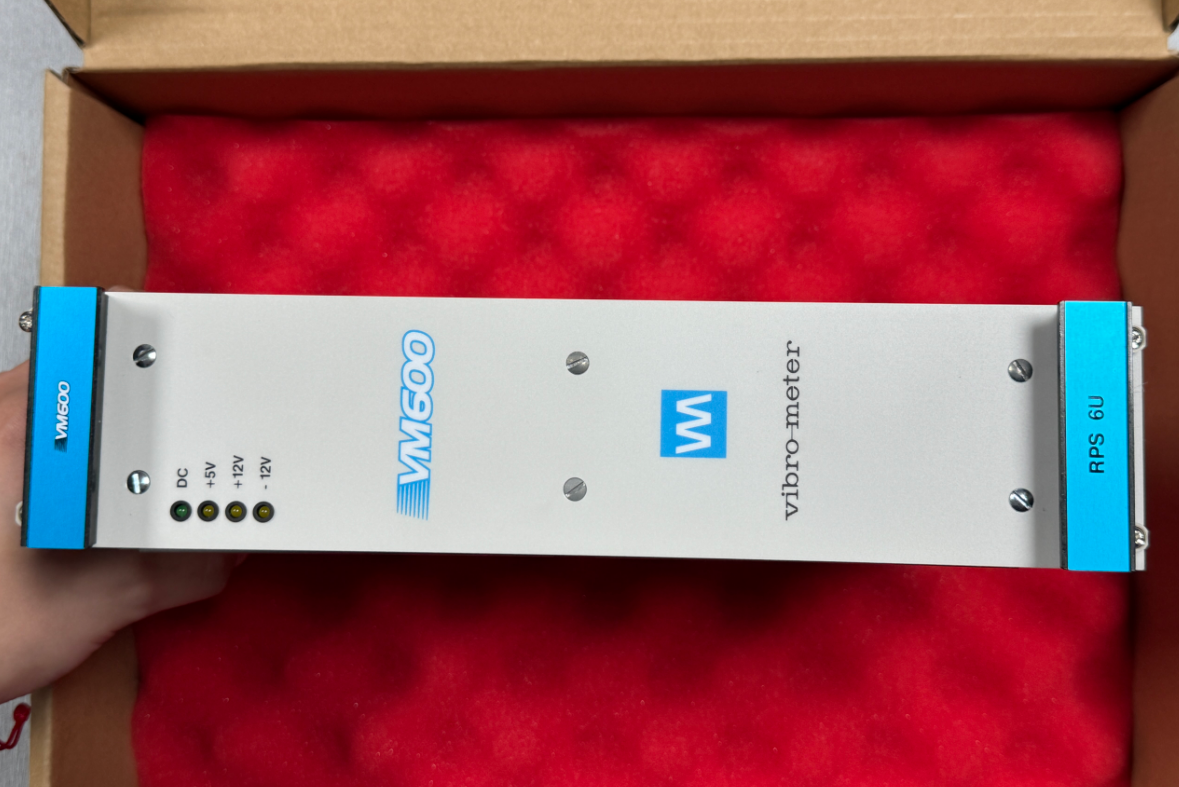

RPS6U 200-582-200-013

Il RPS6U 200-582-200-013 è un modulo di alimentazione montato su rack progettato specificamente per sistemi di protezione meccanica e sistemi di monitoraggio delle condizioni e delle prestazioni.Questa fonte di alimentazione funge da unità di alimentazione critica all'interno di un sistema di monitoraggio completo.

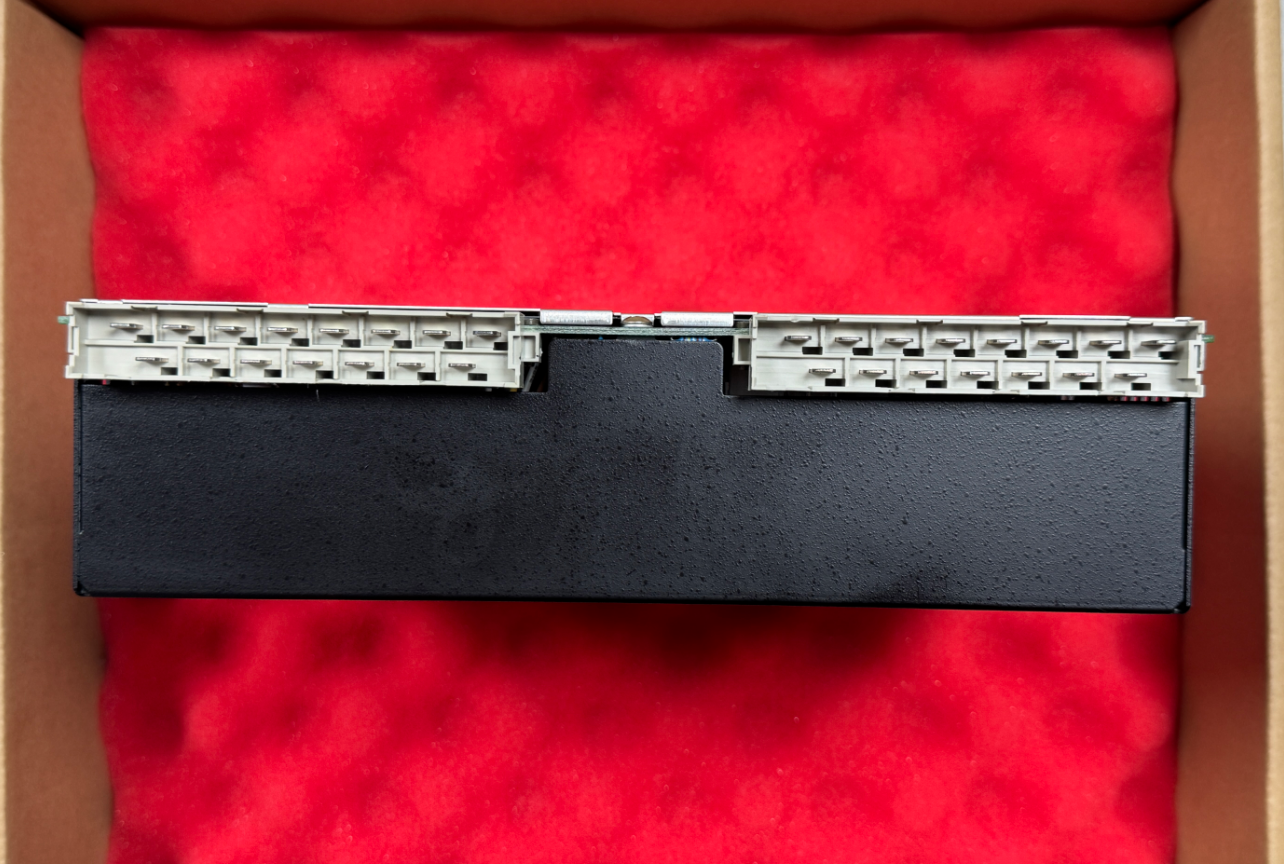

Questo modello appartiene alla serie di ingressi 24 DC. È compatibile con i rack standard da 19 pollici 6U ABE04x, montati nella parte anteriore del rack,e si collega al bus VME del backplane del rack tramite doppi connettori DIN41612 H15 ad alta corrente sul retro, fornendo un'alimentazione unificata a tutte le schede di monitoraggio all'interno del rack.

• tensione di ingresso nominale: 24 V DC
• Intervallo di tensione di ingresso: da 18 a 32 V DC
• Corrente di ingresso: massimo 30 A
• Efficienza: tipicamente 83%
• Corrente di ingresso: < 10 volte la corrente di ingresso nominale
• Tensione di uscita nominale: +5 VDC (massimo 50 A), +12 VDC (massimo 8 A), -12 VDC (massimo 4 A)
• Potenza massima di uscita: 330 W

Applicabile a: temperature ambientali ≤ 50°C; conteggi di schede standard; unità ausiliarie non centrali; garantisce il funzionamento stabile di un rack completamente attrezzato al minor costo.

Applicabile a: sistemi STI per unità critiche quali turbine a vapore, turbine a gas e grandi compressori; in caso di guasto di una delle due sorgenti di alimentazione, l'altra unità porta indipendentemente l'intero carico;garantire il monitoraggio ininterrotto e il rispetto dei requisiti obbligatori di protezione della sicurezza dell'unità.

Applicabile a: sale macchine con temperature > 50 °C e completamente dotate di schede ad alta densità (10 o più schede di elaborazione e di relè); le due sorgenti di alimentazione condividono il carico,compensare la riduzione della potenza causata da alte temperature e garantire una potenza di uscita sufficiente a pieno carico.

A causa dell'elevata temperatura ambiente (quasi 50°C) su una certa piattaforma petrolifera offshore e dei requisiti estremamente elevati di disponibilità del sistema,due moduli di potenza RPS6U 200-582-200-013 sono stati selezionati per funzionare in una configurazione non ridondante, che forniscono insieme energia a un rack completamente attrezzato per garantire un spazio sufficiente per la potenza anche in ambienti ad alta temperatura.Il sistema ha funzionato in modo stabile per oltre due anni senza alcun guasto legato all'alimentazione.
